焼結NdFeB磁石はどのように段階的に製造されますか?

ネオジム焼結磁石 これらの製品は、その卓越した磁力強度が広く知られており、電気自動車、風力発電、家庭用電化製品、医療機器、産業オートメーションなどの業界に不可欠なコンポーネントです。これらの高性能磁石の製造プロセスは複雑かつ精密で高度に制御されており、原材料の準備から最終の表面処理まで複数の段階が含まれます。

以下のセクションでは、主要な技術、品質管理のポイント、他の種類の磁石との比較を中心に、製造プロセスの各ステップを詳しく説明します。

クリックして当社の製品をご覧ください: ネオジム焼結磁石

ステップ 1: 原材料の選択と準備

ネオジム焼結磁石の基礎はその原材料にあります。主な要素は次のとおりです。

• ネオジム(Nd) – 高い磁力を提供します
• 鉄(Fe) – 主要な磁気マトリックスを形成します
• ホウ素(B) – 保磁力と構造安定性を強化します

高温性能を向上させるために、ジスプロシウム (Dy) やテルビウム (Tb) などの追加元素が導入される場合があります。安定した磁気特性と長期信頼性を確保するには、原料は厳格な純度基準を満たす必要があります。

ステップ 2: 合金の溶解とストリップ鋳造

真空誘導溶解

選択された金属は真空誘導炉で一緒に溶解されます。この酸素のない環境により酸化が防止され、均一な合金組成が保証されます。この段階では正確な温度制御が重要です。

ストリップキャスティング技術

溶融合金はストリップキャスティングを使用して急速に冷却され、薄いフレークまたはストリップが形成されます。この急速な凝固により、最終的な NdFeB 焼結磁石で高い磁気性能を達成するために不可欠な微粒子の微細構造が形成されます。

ステップ 3: 水素降下 (HD)

水素の減少は、NdFeB 磁石製造における独特のプロセスです。合金ストリップは水素ガスを吸収し、粗大な粉末に破壊されます。

水素崩壊の利点は次のとおりです。

• 研削時の機械的ストレスの軽減
• 粉末の均一性の向上
• 強化された磁気整列の可能性

ステップ 4: 微粉末へのジェットミリング

粗い粉末はジェットミルを使用してさらに精製され、通常 3 ～ 5 ミクロンの範囲の超微粒子が生成されます。粒子サイズの制御は保磁力と残留磁気に直接影響するため、不可欠です。

この段階では、粉末は非常に反応性が高いため、酸化を避けるために制御された雰囲気で取り扱う必要があります。

ステップ 5: 磁場調整とプレス

磁気の向き

最大の磁気性能を達成するために、微粉末は強力な外部磁場の下で整列されます。このプロセスにより、結晶粒子が望ましい方向に配向され、異方性の特性が生まれます。

圧縮方法

• 金型プレス – シンプルな形状と大量生産に適しています
• 静水圧プレス – 複雑な形状と均一な密度に最適

その結果、焼結前の取り扱いに十分な強度を備えた圧縮された「グリーンボディ」が得られます。

ステップ 6: 高温焼結

焼結は、圧縮された粉末を高密度の固体磁石に変える中心的なステップです。グリーンボディは、真空炉または不活性ガス炉内で 1,050°C ～ 1,100°C の温度で加熱されます。

焼結中:

• 粉末粒子が融合する
• 密度は理論値の 98% 以上に達します
• 磁区がより安定する

このステップは、NdFeB 焼結磁石の最終的な機械的強度と磁気性能を大きく決定します。

ステップ 7: 熱処理と時効処理

焼結後、微細構造を最適化するために制御された熱処理が適用されます。このプロセスでは、粒界相を調整することで保磁力と熱安定性が向上します。

熱処理パラメータは、特に電気モーターなどの高温環境で使用される磁石の場合、用途の要件に応じて異なります。

ステップ 8: 精密機械加工と成形

焼結 NdFeB 磁石材料は非常に硬くて脆いため、従来の機械加工は困難でした。正確な寸法と厳しい公差を実現するには、ダイヤモンド ツールと CNC 研削が一般的に使用されます。

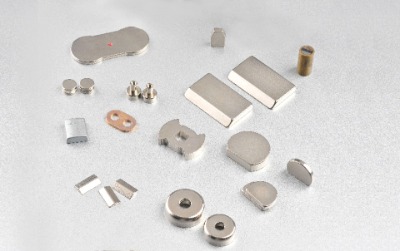

典型的な形状には次のようなものがあります。

• ブロック
• 指輪
• 円弧
• カスタムジオメトリ

ステップ 9: 表面コーティングと腐食保護

NdFeB 磁石は、希土類が含まれているため腐食しやすいです。表面コーティングは耐用年数を延ばすために不可欠です。

一般的なコーティング オプション

• ニッケル-銅-ニッケル (NiCuNi) – 優れた全体的な保護
• エポキシ – 湿気の多い環境に適しています
• 亜鉛 – 費用対効果の高いソリューション
• パリレン – 高い耐薬品性

コーティングの選択は、動作条件と用途の要件によって異なります。

ステップ 10: 磁化と最終検査

コーティングが完了すると、磁石は強力なインパルス磁場を使用して磁化されます。専用の治具により正しい磁化方向が保証されます。

品質検査には次のものが含まれます。

• 磁気特性試験
• 寸法精度チェック
• 表面塗膜厚さ測定
• 耐食性評価

比較: 焼結ネオジム磁石と他の磁石タイプ

ネオジム焼結磁石とフェライト磁石の比較

• はるかに高い磁気エネルギー密度
• 同じ性能でより小さいサイズ
• 製造コストが高く、製造がより複雑になる

焼結ネオジム磁石とボンドネオジム磁石

• より強力な磁気性能
• より優れた熱安定性
• ボンド磁石に比べて形状の自由度が低い

ネオジム焼結磁石の製造から恩恵を受けるアプリケーション

高度な製造プロセスにより、さまざまな業界で一貫したパフォーマンスが可能になります。

• 電気自動車のトラクションモーター
• 風力発電機
• 産業用サーボモーター
• 医用画像機器
• ハイエンドの家庭用電化製品

よくある質問 (FAQ)

ネオジム焼結磁石が他の磁石より強いのはなぜですか?

焼結プロセスにより、粒子が整列した緻密な微細構造が形成され、磁気エネルギー積と保磁力が最大化されます。

ネオジム焼結磁石製品は高温でも動作できますか?

標準グレードは 80 ～ 120°C まで動作しますが、重希土類元素を含む高保磁力グレードは 200°C 以上の温度に耐えることができます。

腐食防止は義務ですか?

はい、酸化を防止し、ほとんどの環境で長期信頼性を確保するには、表面コーティングが不可欠です。

カスタム形状は可能ですか?

精密機械加工により形状のカスタマイズが可能になりますが、複雑なデザインでは製造コストが増加する可能性があります。

生産コストに影響を与える要因は何ですか?

原材料の価格、磁石のグレード、コーティングの種類、寸法公差、注文量はすべて最終コストに影響します。

ネオジム焼結磁石製造の今後の動向

現在進行中の研究は、重希土類の使用量の削減、リサイクル技術の改善、生産時のエネルギー効率の向上に焦点を当てています。これらの革新は、優れた性能を維持しながら、NdFeB 焼結磁石をより持続可能なものにすることを目的としています。

材料科学とプロセス制御の継続的な進歩により、焼結 NdFeB 磁石は、次世代のエネルギーおよび運動技術において重要なコンポーネントであり続けるでしょう。
