センサー マグネット: 自動車、産業、IoT 向けの高精度センシング

A センサーマグネット は、機械的な動きを解釈可能な磁場信号に変換する決定的な要素であり、非接触位置、速度、角度測定システムの精度、信頼性、寿命を直接決定します。精密に設計された永久磁石がなければ、最も洗練された磁気検出チップでも信頼できるデータを提供することはできません。現在、希土類材料の配合、幾何学的最適化、および温度安定性コーティングにおける画期的な進歩が推進されています。 センサーマグネット パフォーマンスを新たな領域に引き上げ、サブミクロンの線形分解能と 0.1 度未満の角度精度を実現します。この記事では、材料科学、設計方法論、およびアプリケーション環境を検討します。 センサーマグネット 現代の電化と自動化の基礎。

磁性材料の主な用途を探る

1. データ主導の世界におけるセンサーマグネットの役割の拡大

高性能の需要によって直接促進される世界の磁気センサー市場 センサーマグネット Grand View Researchの2024年のレポートによると、2023年には評価額が58億ドルに達し、年平均成長率7.2%で2030年までに93億ドルに達すると予測されています。この成長は、車両の電動化、工場のオートメーション、コネクテッド デバイスの普及という 3 つの止められないトレンドから生じています。いずれの場合も、 センサーマグネット 可動部品と電子制御ユニットの間の物理インターフェイスに位置します。

A センサーマグネット 定義された磁場を生成することで機能し、ホール効果、AMR (異方性磁気抵抗)、GMR (巨大磁気抵抗)、または TMR (トンネル磁気抵抗) センサー素子によって検出されます。磁石がセンサーに対して移動すると、磁場ベクトルが変化し、位置または回転が測定可能な電気信号に変換されます。この原理は、電子パワー ステアリング トルク センサーから協働ロボットのジョイント エンコーダーに至るまで、あらゆるものを支えています。

1.1 自動車の電化には故障ゼロのセンサーマグネットが求められます

最新の車両には 60 ～ 120 個の磁気センサーが搭載されており、それぞれにカスタムの磁気センサーが必要です。 センサーマグネット 。主な用途には、クランクシャフト位置の検出、ABS および安定性制御のための車輪速度の検出、スロットル位置の監視、トラクション モーターのローター位置のフィードバックなどがあります。電動パワーステアリング システムでは、ホール アレイと組み合わせた直径方向に磁化されたリング磁石が、0.05 度を超える分解能でトルク角度測定を実現し、ステアリングの感触と安全性に直接影響します。単一点障害 センサーマグネット 摂氏 180 度での減磁や機械的破壊により、車両の重要な機能が失われる可能性があり、材料の認定基準が厳格化されています。

1.2 産業オートメーションは堅牢な磁気フィードバックに依存しています

工場のフロアは、冷却剤の飛沫、金属粉塵、振動、摂氏マイナス 40 度からプラス 120 度までの幅広い温度変動など、極端な状況にさらされています。 センサーマグネット リニア エンコーダおよび回転位置センサーのアセンブリは、10 年の耐用年数にわたって磁束の安定性を 1% 以内に維持する必要があります。協働ロボットは小型多極リング磁石を使用し、関節位置精度プラスマイナス0.01ミリメートルを実現し、人とロボットの安全なインタラクションを可能にします。国際ロボット連盟のデータによると、世界の産業用ロボットの設置台数は 2023 年に 550,000 台を超え、それぞれに複数のロボットが組み込まれています。 センサーマグネット ベースのフィードバックループ。

1.3 IoT とコンシューマ デバイスによるセンサー マグネット アーキテクチャの小型化

スマート水道メーター、ウェアラブルヘルスモニター、ドローンジンバルはすべて小型サイズを採用しています センサーマグネット コンポーネントの直径は 3 ミリメートル未満であることがよくあります。これらの用途では、汗や環境湿気による腐食に耐えながら、厳しく制限された体積内で磁気エネルギー密度を最大化することが課題となります。 IEEE Sensors Journal に掲載された 2023 年の研究では、直径 2.5 mm のサマリウム コバルトが存在することが実証されました。 センサーマグネット 摂氏 85 度、相対湿度 85% で 2,000 時間後も室温光束の 98 パーセントを保持し、長寿命の IoT 展開への適合性を検証しました。

2. 永久磁石の材質選定・形状・センサー性能

の磁気的、熱的、機械的特性 センサーマグネット マテリアルレベルで定義されます。エンジニアは残留磁気、保磁力、温度係数、コストのバランスをとらなければなりません。 4 つの主な材料ファミリーは、ネオジム鉄ボロン (NdFeB)、サマリウムコバルト (SmCo)、ハード フェライト、およびアルニコです。それぞれが異なるトレードオフ プロファイルを提供します。以下の表は、業界のデータシートの平均と MMPA (Magnetic Materials Productions Association) 規格 No. 0100 のデータに基づいた重要なパラメーターを比較しています。

表 1: 一般的な製品の主要な磁気特性と熱特性の比較 センサーマグネット 物質的な家族。データは典型的な商用グレードの値を表しています。

NdFeB 磁石は最高のエネルギー密度を実現し、小型化された磁石に最適です。 センサーマグネット スペースが貴重なデザイン。ただし、残留磁束密度の温度係数が比較的急であるため、摂氏 100 度の温度上昇により磁束が約 11 パーセント減少する可能性があり、これはセンサーの校正または材料グレードの選択によって補償する必要があります。サマリウムコバルトは、保護コーティングを必要とせずに優れた熱安定性と耐食性を備えていますが、原材料コストが大幅に高くなります。ハードフェライト センサーマグネット このソリューションは、家庭用電化製品の速度センサーなどのコスト重視のアプリケーションで主流を占めており、磁束の低下は、より大きな磁石体積またはより高感度の検出素子によって相殺できます。アルニコは保磁力が低いにもかかわらず、その残留磁気がほぼ一定に保たれるため、タービン速度プローブなど、摂氏 400 度を超える高温環境でのニッチな用途に適しています。

3. 設計形状と磁化パターンが信号品質を決定する

物理的形状と磁化の向き センサーマグネット 任意ではありません。これらは、線形範囲を最大化し、センサー出力の高調波歪みを最小限に抑える特定の磁場分布を生成するように設計されています。次の幾何学的要因は、センシング精度に直接影響します。

• 直径方向に磁化されたシリンダーとリング: これらは角度位置の検出に広く使用されています。 センサーマグネット 構成により、回転双極子場が生成されます。回転角度全体にわたる磁場の均一性によって、達成可能な精度が決まります。 Journal of Magnetism and Magnetic Materials に掲載された 2022 年のシミュレーション研究では、外径と内径の比が 1.6、長さと直径の比が 0.8 のリングにより、360 度にわたる全高調波歪みが 0.3 パーセント未満に最小限に抑えられることが示されました。

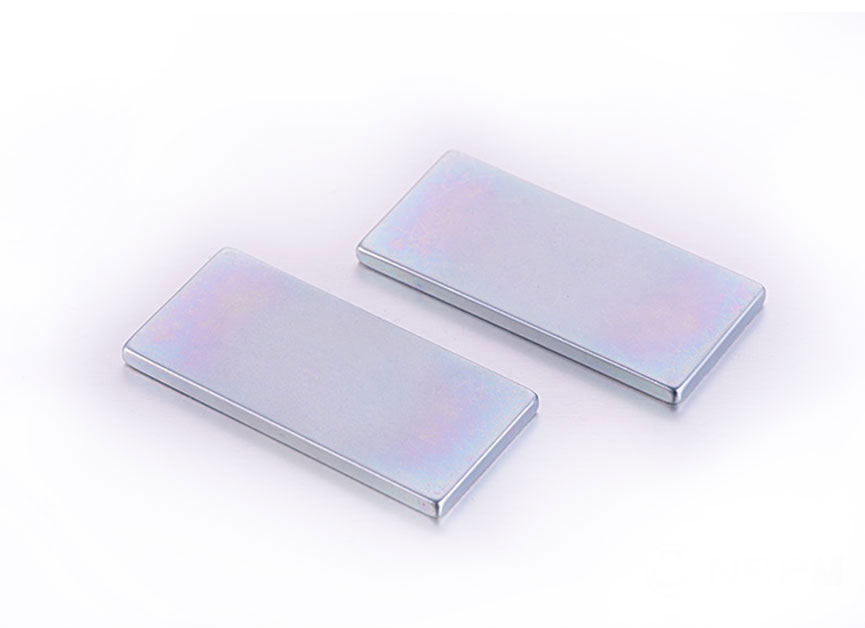

• 軸方向に磁化されたディスクとブロック: 線形位置検出の場合、軸方向に磁化された センサーマグネット 距離に応じて予測どおりに減衰するフィールドを作成します。線形検知範囲は通常、磁石の面寸法の約 60% に制限されます。この範囲を超えると、場の勾配が浅くなり、小さな変位を正確に解決できなくなります。
• 多極磁化ストリップとリング: インクリメンタル エンコーダは、磁気ストリップ上の交互の N 極と S 極に依存します。極ピッチは通常 1 ミリメートルから 5 ミリメートルの範囲であり、基本解像度を定義します。極ピッチを細かくすると分解能が向上しますが、磁極間のエアギャップを小さくする必要があります。 センサーマグネット 表面と検出素子を保護し、振れや機械的公差に対する感度を高めます。
• 台形および先細のプロファイル: ホール センサーの出力をより長いストロークにわたって線形化するには、いくつかの センサーマグネット デザインにはさまざまな断面が採用されています。磁石が動くと、センサーに面する磁性材料の量が変化し、複雑な信号処理を行わなくても、ほぼ線形の電圧と変位の関係が生成されます。

温度補償も重要な設計手段です。なぜなら両方とも センサーマグネット 残留磁気とホール センサーの感度は温度とともにドリフトするため、システム設計者は多くの場合、温度係数がセンサー自体のドリフトを部分的にキャンセルする磁石材料を選択します。たとえば、GaAs ホール素子は、摂氏 1 度あたり約マイナス 0.06 パーセントの感度温度係数を示します。サマリウムコバルトと組み合わせる センサーマグネット 残留係数が摂氏 1 度あたりマイナス 0.035 パーセントであるため、正味ドリフトは摂氏 1 度あたりわずかマイナス 0.025 パーセントとなり、外部補償回路の必要性が減ります。

4. センサーマグネットを環境劣化から保護する

A センサーマグネット 湿気、塩水噴霧、または攻撃的な化学薬品にさらされると、急速な腐食が発生し、磁束損失やセンサーのギャップを妨げる微粒子汚染につながる可能性があります。 NdFeB 磁石は鉄含有量が高いため、特に脆弱です。保護がなければ、裸の NdFeB センサーマグネット ASTM B117 による塩水噴霧試験の 100 時間以内に、腐食により重量の 5 パーセントが失われる可能性があります。次の保護戦略は業界標準です。

• 多層コーティング: 典型的な高信頼性 センサーマグネット ニッケル - 銅 - ニッケル電気めっき層が施され、合計の厚さは 10 ～ 25 ミクロンになります。自動車のアンダーフード環境では、15 ～ 30 ミクロンの追加のエポキシ トップコートが塗布され、1,000 時間以上の耐塩水噴霧性が達成されます。
• パリレン絶縁保護コーティング: 小型医療用または埋め込み型用 センサーマグネット 蒸着パリレン C は、5 ミクロンという薄い厚さでピンホールのない生体適合性バリアを提供し、寸法の蓄積なく気密レベルの保護を保証します。
• オーバーモールディングとカプセル化: インサート成形 センサーマグネット ガラス繊維補強材を備えた PPS や PA66 などの熱可塑性プラスチック ハウジングに組み込むことにより、センサー IC の腐食防止、機械的取り付け機能、および正確な位置合わせ面が同時に提供されます。
• 材料の代替: 海中または化学処理装置では、設計者は多くの場合、本質的に耐食性のある SmCo をコーティングに選択することで、コーティングの複雑さを完全に回避します。 センサーマグネット 、長期的な劣化リスクを排除するために、より高い初期材料コストを受け入れます。

5. センシング技術とその磁石要件の比較

異なる磁気センシング原理により、 センサーマグネット 。これらの要件を理解することで、コストのかかる過剰な仕様やパフォーマンスの不足を防ぐことができます。以下の表は、センサー技術と対応する磁石の特性との関係をまとめたものです。

表 2: 磁気センサー技術と推奨のマッピング センサーマグネット 典型的な位置検出アプリケーションの特性。

ホール効果センサーは、フィールド要件が比較的高いため、コスト効率の高いフェライトとうまく連携します。 センサーマグネット スペースが許すアプリケーションでのソリューション。最も感度の高い TMR センサーは、非常に小型で薄型の磁石で動作できるため、超小型のエンコーダー設計が可能になります。ただし、磁界強度の要件が低いため、TMR システムは近くのモーターや通電導体によって生成される漂遊磁界からの干渉を受けやすくなり、慎重なシールドと保護が必要になります。 センサーマグネット 配置。

ボンド磁石は、磁性粉末と高分子結合剤の混合物を射出成形して製造され、特筆に値します。公差が厳しい複雑な形状を直接成形でき、多くの場合、 センサーマグネット 単一の製造ステップでシャフトまたはギアを使用します。磁気性能は完全に高密度の焼結磁石よりも劣りますが、大量の車載センサー用途では、設計の自由度が磁束密度の犠牲を上回ることがよくあります。

6. センサーマグネットを指定するための実際の設計チェックリスト

システム要件を堅牢なものに変換する センサーマグネット 仕様には、複数のドメインにわたる構造化された評価が含まれます。次の順序付きチェックリストは、エンジニアリング チームがよくある落とし穴を回避するのに役立ちます。

1. センシングエアギャップと機械的エンベロープを定義します。 間の最大距離と最小距離を測定します。 センサーマグネット すべての組み立て公差、熱膨張、振動による変位を考慮した、面と感知要素の調整を行います。
2. センサーで必要な磁束密度を決定します。 有限要素解析または解析モデルを使用して、選択した磁石のグレードと形状が全温度範囲にわたってセンサーの最小動作磁界の少なくとも 120% を発揮することを確認します。
3. 温度安定性に基づいて磁石の材料を選択します。 マイナス 40 ℃から最大動作温度までの最悪の場合の磁束変化を計算します。変動がセンサーの許容入力範囲を超えた場合は、センサーに切り替えてください。 センサーマグネット 温度係数が低い材料。
4. 磁化パターンと許容差を指定します。 角度センサーの場合、磁化ベクトルの許容角度偏差を定義します。 0.5 度を超える偏差は、高精度システムにおいて測定可能な角度誤差を引き起こす可能性があります。
5. 機械的保持と腐食保護を検証します。 を確認してください。 センサーマグネット 圧入、接着、または機械的かしめを使用して回転力および軸方向の力に対して固定されており、選択されたコーティングが製品の設計寿命の間、意図された化学環境に耐えられること。
6. 磁石とセンサーの位置合わせの感度を特徴づけます。 公差スタックアップ解析を実行して、 センサーマグネット また、センサー IC は出力を校正範囲を超えてシフトしません。

7. センサーマグネットに関するよくある質問

8. 将来を見据えて: センサーマグネット技術の将来

次世代の センサーマグネット 開発は 3 つのフロンティアに焦点を当てています。重希土類元素を使用せずに保磁力を高める粒界拡散プロセス、複雑な内部冷却チャネルを備えたニアネットシェイプ磁石の積層造形、モノリシック システム イン パッケージ モジュールへの磁石とセンサーの統合です。欧州磁気協会が2024年に発表した研究によると、粒界拡散NdFeB磁石はジスプロシウム含有量を60パーセント削減しながら保磁力を30パーセント向上させることができ、大量生産品のコストとサプライチェーンのリスクの両方を直接低減できることが示されています。 センサーマグネット 生産。

同時に、自動運転車の機能安全への取り組みにより、冗長センシング アーキテクチャが義務付けられています。これは、2 つの独立した磁気エンコーダを備えたデュアルチャネル磁気エンコーダに変換されます。 センサーマグネット トラックは単一の機械コンポーネントに統合され、それぞれが個別のセンサー ダイによって読み取られるため、単一障害点が位置フィードバック ループを無効にすることはありません。 ISO 26262 ASIL D 規格によれば、ステアリングおよびブレーキ システムについては、そのような冗長性は交渉の余地がありません。

沖合の油井の深さから手術ロボットの無菌環境に至るまで、謙虚な センサーマグネット は、正確で信頼性の高いモーションセンシングが細心の注意を払って設計された磁性材料から始まることを証明し続けています。業界では、これまで以上に微細な解像度とメンテナンスフリーの寿命の延長が求められており、 センサーマグネット イノベーションは、コンポーネントサプライヤーにとってもシステムインテグレーターにとっても同様に、収益の高い優先事項であり続けるでしょう。
