表面処理：コアの定義から実際の操作までの包括的なガイド

製造業が「基本生産」から「高度なカスタマイズ」に移行する過程では、材料の表面性能が製品の最終的な価値を決めることがよくあります。金属部品の耐食性要件でも、プラスチックケースの耐摩耗性と美観要件でも、「表面処理」は「マテリアルメイクアップアーティスト」と「パフォーマンスエンハンサー」の二重の役割を果たします。これは単一のプロセスではなく、化学、物理、機械、その他の技術分野をカバーする統合システムです。材料表面の形態、組成、構造を変化させることで、基材自体の性能欠陥を補い、材料の応用範囲を広げます。この記事では、表面処理技術を本質的な定義、プロセスの種類、業界への適応、実際の運用の4つの側面から包括的に分析し、実際の生産と選択の参考を提供します。

I. 表面処理の本質的な定義は何ですか?その中核となる技術ロジックは材料の性能をどのように変えるのでしょうか?

表面処理 必要な表面特性（耐食性、耐摩耗性、美観、導電性など）を得るために、物理的、化学的、または機械的方法によって材料の表面を改質するプロセスの総称を指します。その中心的な目標は、「長所を促進し、弱点を補うこと」です。基材自体の機械的特性 (強度や靭性など) を保持するだけでなく、表面改質によって、特定のシナリオにおける基材の性能の欠点 (金属の腐食しやすさ、プラスチックの傷のつきやすさなど) も補います。

技術的論理の観点から見ると、表面処理は主に、表面コーティング、表面変換、表面合金化の 3 つの経路を通じて材料の性能を向上させます。表面コーティングが最も一般的な方法です。材料表面に機能性コーティング（金属コーティング、有機コーティング、セラミックコーティングなど）を1つまたは複数形成することで、基材を過酷な外部環境（湿気、化学試薬、摩擦など）から隔離します。例えば、自動車ボディの「カチオン電気泳動静電塗装」では、電気泳動により金属表面に均一な防錆皮膜（膜厚5～20μm）を形成し、その上に静電塗装により着色トップコートを塗布します。これにより、耐腐食性 (塩水噴霧試験は 1000 時間以上に達する場合もあります) を実現するだけでなく、美的要件も満たします。表面改質とは、化学的または電気化学的反応により材料表面に緻密な化成皮膜（リン酸塩皮膜や金属の不動態皮膜など）を形成することを指します。このような皮膜は基材と強固に結合し、表面硬度と耐食性を大幅に向上させることができます。鋼部品のリン酸塩処理を例にとると、部品をリン酸塩溶液に浸漬すると、表面に厚さ1〜10μmのリン酸塩皮膜が形成され、その密着力は5MPa以上に達し、その後の塗装工程での皮膜の剥離を効果的に防止できます。表面合金化とは、高温拡散やイオン注入などにより材料表層に合金元素を導入し、母材の組成が緩やかな合金層を形成し、表面の耐摩耗性や耐高温性を向上させるものです。例えば、航空機エンジンのブレードの「アルミナイズ」処理は、高温でアルミニウム元素をブレード表面に拡散させてAl₂O₃保護膜を形成し、800～1000℃の高温環境下でも長期間機能し、酸化や腐食を防ぐことができます。

プロセス特性の観点から、表面処理には「精度」と「適合性」という2つの大きな要件を満たす必要があります。精度は治療効果の正確な制御に反映されます。例えば、安定した性能を確保するには、コーティング厚さの偏差を±5%以内に制御し、化成皮膜の気孔率を0.1%未満にする必要があります。適合性とは、処理プロセスが基材の特性に適合する必要があることを意味します。例えば、プラスチック材料は耐熱性が低い（通常150℃未満）ため、高温溶射プロセスを使用できず、低温プラズマ処理または真空コーティング技術を選択する必要があります。さらに、表面処理には環境保護も考慮する必要があります。世界的な環境規制（EU RoHS 指令や中国の VOC 排出基準など）の強化に伴い、クロムを含む不動態化や溶剤ベースのスプレーなどの従来のプロセスは、クロムを含まない不動態化や水性塗料スプレーなどの環境に優しいプロセスに徐々に置き換えられています。ある家電企業は、冷蔵庫のドアパネルの溶剤ベースのスプレーを水ベースのスプレーに変更することにより、VOC 排出量を 85% 削減し、同時にコーティングの利用率を 60% から 92% に向上させました。

II.表面処理の具体的な種類は何ですか?異なるタイプ間のプロセス特性とパフォーマンスの違いは何ですか?

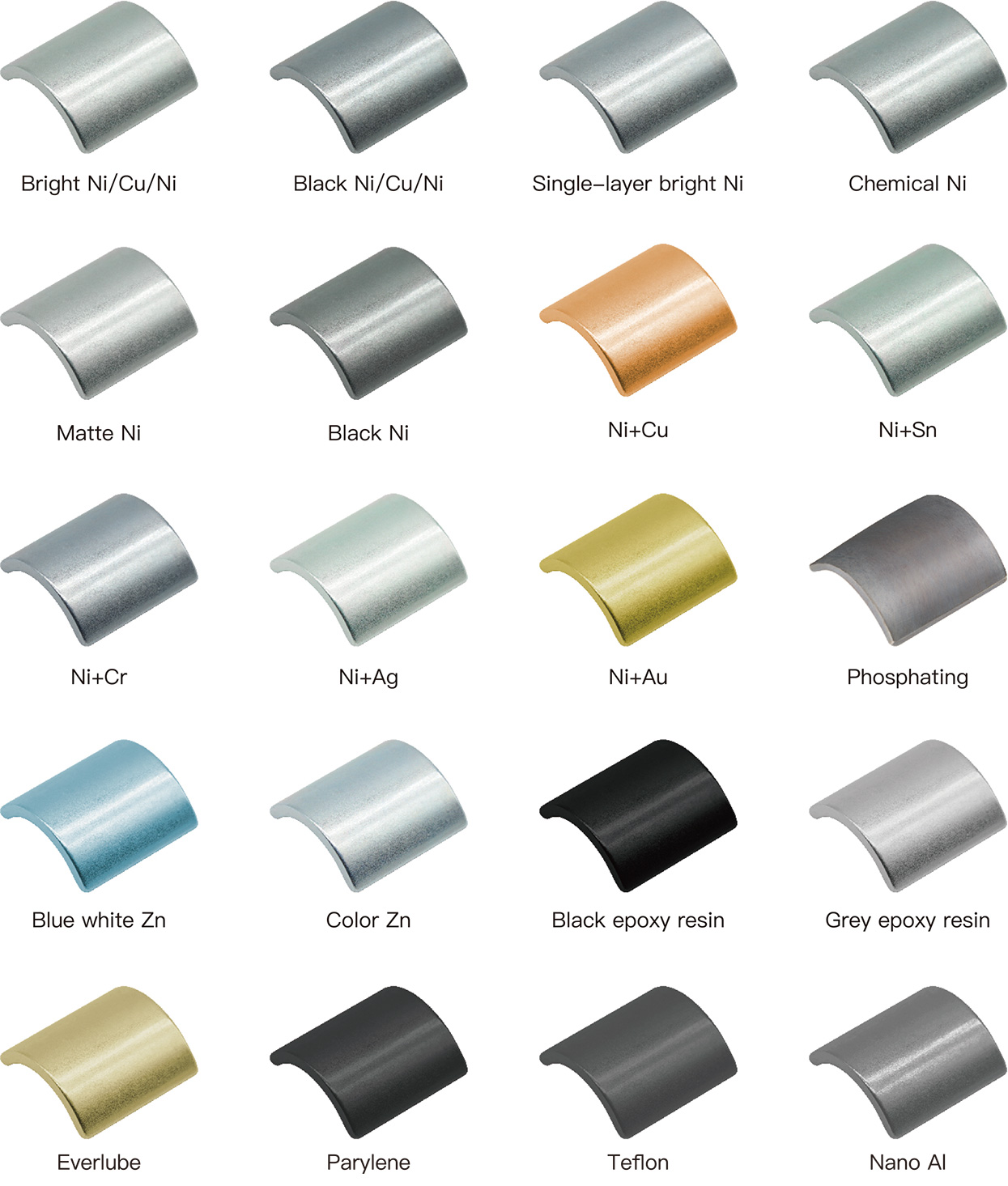

技術原理と応用シナリオに応じて、表面処理プロセスは化学的表面処理、物理的表面処理、機械的表面処理の 3 つのカテゴリに分類できます。各カテゴリには、細分化されたさまざまなプロセスが含まれます。プロセスの違いにより、処理効果、適用できる基材、コストに大きな違いがあり、製品の要件に応じて正確に選択する必要があります。

(I) 化学表面処理：化学反応による表面改質を実現し、高い耐食性の要求に対応

化学表面処理は、化学試薬を媒体として、浸漬やスプレーなどの方法で材料表面に化学反応を起こし、機能性皮膜を形成します。その主な利点は、皮膜が基材と強固に結合し、強い耐食性を備えていることであり、金属やセラミックスなどの無機材料に適しています。一般的な細分化プロセスには、リン酸塩処理、不動態化処理、無電解めっきなどがあります。

リン酸塩処理は主に鋼や亜鉛合金などの金属の表面に行われます。リン酸塩溶液と金属表面との反応により、リン酸塩化成皮膜（主にZn3(PO4)2、FePO4等からなる皮膜）が形成されます。膜厚は通常1～15μm、硬度は300～500HVに達し、塩水噴霧試験寿命は200～500時間に達します。その中心的な機能は、後続のコーティングの密着性を向上させることです。例えば、自動車のシャシー部品などは、塗装前にリン酸塩処理を行わないと、塗装の密着性が40％以上低下し、剥離が発生しやすくなります。リン酸塩処理液の組成により、亜鉛系リン酸塩処理（常温処理に適し、皮膜が均一）とマンガン系リン酸塩処理（高温処理に適し、皮膜硬度が高い）に分けられます。マンガン系リン酸塩皮膜の硬度は500HV以上に達することがあり、ギアやベアリングなどの耐摩耗部品に多く使用されています。

不動態化処理は、酸化性化学試薬（硝酸、クロム酸塩など）と金属表面の反応により、金属表面に緻密な酸化膜を形成します。主にステンレス鋼やアルミニウム合金などの耐食性を向上させるために使用されます。例えば、ステンレス製食器の場合、表面にCr₂O₃酸化皮膜を形成するために、製造後に硝酸不動態化処理を行う必要があります。塩水噴霧試験寿命は 100 時間から 500 時間以上に延長され、金属イオンの析出を回避できます (食品接触材料規格 GB 4806.9 に準拠)。従来の不動態化プロセスでは主にクロム酸塩が使用されますが、それに含まれる六価クロムは有毒です。現在では、クロムを含まない不動態化（ジルコニウム塩不動態化やモリブデン酸塩不動態化など）に徐々に置き換えられています。あるステンレス鋼企業は、ジルコニウム塩不動態化プロセスを採用することにより、製品の重金属含有量を0.001mg/kg未満に削減し、同時に耐食性は従来のプロセスと同等になりました。

無電解めっきでは、外部電流を使わずに化学還元剤（次亜リン酸ナトリウムなど）を通じて金属イオン（Ni2⁺、Cu2⁺など）を材料表面に堆積させ、金属皮膜を形成します。プラスチックやセラミックスなどの非導電性基材に適しています。たとえば、ABS プラスチック ケースの無電解ニッケル メッキ プロセスでは、最初にプラスチックの表面を粗くし、感光性を高めて導電性を高め、次に無電解メッキによって厚さ 5 ～ 20 μm のニッケル層を堆積します。コーティングの導電率は10⁻⁵Ω・cm以下に抑えられ、耐摩耗性も良好（摩擦1000回あたりの摩耗量は0.1mg未満）で、電子コネクタや電磁シールド部品によく使用されます。

(II) 物理的表面処理：高度な美的および機能的要件に適応する物理的手段による表面コーティングの実現

物理的な表面処理は化学反応を伴いません。主に物理蒸着やイオン衝撃などにより材料表面に皮膜を形成します。その主な利点は、環境保護と、金属、プラスチック、ガラスなどのさまざまな基材に適した幅広いコーティングタイプ（金属、セラミック、有機フィルムなど）です。一般的な細分化プロセスには、真空コーティング、プラズマ処理、スプレーなどがあります。

真空成膜とは、真空環境下で基材表面に蒸着、スパッタリング、イオンプレーティング等の方法によりコーティング材料を堆積させ、極薄の塗膜（通常0.1～10μm）を形成する方法です。コーティングの材質により、金属コーティング（アルミニウム、クロム、チタンなど）とセラミックコーティング（TiO2、SiO2など）に分けられます。金属コーティングは主に美観と導電性を向上させるために使用されます。例えば、携帯電話のミドルフレームの真空アルミニウムめっきプロセスは、鏡面効果を形成すると同時に、その後の伸線処理により表面の耐摩耗性を向上させることができます。セラミックコーティングは高い硬度と耐食性を備えています。例えば、包丁のTiNセラミックコーティング（厚さ2～5μm）は2000HV以上の硬度があり、コーティングなしの包丁に比べて切れ味の持続時間が3倍長くなります。イオンプレーティングは真空コーティングのハイエンドプロセスです。イオン衝撃によりコーティングと基材の密着性を高め、密着力は10MPa以上に達します。航空宇宙分野の部品（タービンブレードのCrAlYコーティングなど）に多く使用されており、高温環境下でも長期間安定した性能を維持できます。

プラズマ処理とは、低温プラズマ（温度200～500℃）を利用して材料の表面を改質する処理です。主な機能は表面粗さの向上と親水性の向上で、プラスチックやゴムなどの高分子材料に適しています。たとえば、PP プラスチックをスプレーする前に、プラズマ処理を受ける必要があります。表面接触角は 90° 以上から 30° 以下に減少し、コーティングの密着性は 50% 以上増加して「ペイントの剥がれ」を防ぎます。医療分野では、シリカゲルカテーテルのプラズマ処理後、表面の親水性が向上し、人体に挿入する際の摩擦抵抗が軽減され、患者の快適性が向上します。また、表面活性化のためにプラズマ処理を行うこともできます。例えばチップのパッケージング工程では、チップ表面をプラズマ処理することではんだの濡れ性が向上し、溶接不良率を低減できます。

スプレープロセスでは、高圧スプレーガンでコーティング（塗料、粉体塗装など）を霧化し、材料表面に吹き付けて有機コーティングを形成します。家電製品や家具などの製品に適した低コストと豊富なカラーが主な利点です。塗装の種類に応じて、溶剤系スプレー（自動車のトップコートなど）、水系スプレー（冷蔵庫のドアパネルなど）、粉体スプレー（アルミニウム合金のドアや窓など）に分けることができます。粉末スプレーは VOC を排出しないため、環境保護に最適です。塗膜の厚さは通常50～150μm、硬度は2H以上（鉛筆硬度試験）、耐衝撃性は50cm・kg（落球衝撃試験）に達します。屋外用家具や交通ガードレールなどに多く使用されており、紫外線や雨水による浸食にも強いです。

(III) 機械的表面処理: 機械的作用により表面形態を変化させ、高い平坦性と耐摩耗性の要件に適応します。

機械的表面処理は、研削、研磨、サンドブラストなどの機械的手段によって材料の表面粗さや平坦度を変化させます。その主な利点は、単純なプロセスと低コストであり、金属、石、ガラスなどの材料に適しています。一般的な細分化されたプロセスには、研削および研磨、サンドブラスト処理、および転造加工が含まれます。

研削・研磨は、研磨材（サンドペーパー、砥石、研磨ペーストなど）を用いて材料の表面を研磨し、表面粗さ（Ra）を小さくし、平坦性や光沢を向上させます。例えばステンレスシンクの製造工程では、粗研削、細研削、研磨といった複数の工程が必要となります。表面のRa値を5μm以上から0.1μm未満に低減し、ミラー効果を形成します。精密機械の分野では、ベアリングボールを研削・研磨した後、表面Ra値を0.02μm以下に下げることができ、摩擦損失を低減し、寿命を向上させることができます。研磨精度に応じて、粗研磨（Ra 0.8～1.6μm）、精密研磨（Ra 0.1～0.8μm）、超精密研磨（Ra <0.1μm）に分けることができます。超精密研磨は、光学レンズや半導体ウエハなどの高精度製品によく使用されます。

サンドブラスト処理は、研磨剤（珪砂、アルミナ砂など）を高圧の空気流により材料表面に吹き付け、粗面を形成します。その中心的な機能は、表面の酸化スケールと油を除去すること、またはマット効果を得ることです。たとえば、アルミニウム合金プロファイルを陽極酸化する前に、表面の酸化皮膜を除去し、陽極酸化皮膜の均一性を確保するためにサンドブラスト処理を受ける必要があります。建設分野では、石材のサンドブラスト処理後、表面にマット効果が形成され、ぎらつきを避け、滑り止め性能を向上させることができます。サンドブラストは砥粒の粒径により粗サンドブラスト（粒径0.5～2mm、表面Ra10～20μm）と細サンドブラスト（粒径0.1～0.5mm、表面Ra1～10μm）に分けられます。さまざまな粒子サイズの選択は、製品の表面要件に応じて異なります。たとえば、医療機器のサンドブラストには、バクテリアの増殖につながる過度の表面粗さを避けるために、主に細かい砂が使用されます。

ローリング加工は、ローリングツールを使用して金属表面を冷間押し出し、表面に塑性変形を引き起こし、緻密な金属層を形成します。その主な利点は、表面硬度と耐摩耗性を向上させることです。例えば、油圧シリンダの内穴を転造加工すると、表面Ra値が1.6μmから0.2μm以下に低下し、硬度が20%～30%向上し、同時に内穴のシール性が向上して作動油の漏れが減少します。自動車分野では、エンジンのクランクシャフトのメインジャーナルを転造加工した後、疲労寿命を50％以上延長することができ、より高い速度と負荷に耐えることができます。

さまざまな種類の表面処理プロセスの違いを直感的に示すために、次の表で比較できます。

Ⅲ．表面処理はさまざまな業界の特別なニーズにどのように適応しますか?各業界のアプリケーションの焦点と技術的な困難は何ですか?

製品の使用シナリオと性能要件の違いにより、業界ごとに表面処理に対する大幅な「カスタマイズ」の需要があります。表面処理プロセスの選択は、プロセスの価値を最大化するために、自動車業界の耐食性と美観の要件、医療業界の生体適合性と無菌性の要件、エレクトロニクス業界の導電性と精度の要件など、業界の課題と密接に組み合わせる必要があります。

(I) 自動車産業: 複雑な作業条件に対処するための耐食性、美観、高温耐性のバランス

自動車製品は屋外環境（紫外線、雨水、塩水噴霧）に長時間さらされるとともに、エンジンルームなどの部品は高温（100～200℃）に耐える必要があります。表面処理は、耐食性、美観、高温耐性という 3 つの主要な要件を満たす必要があります。

車体分野の表面処理は、カチオン電気泳動層（膜厚15～25μm）を下地として、電着塗装により均一な防錆皮膜を形成する「カチオン電気泳動中塗りトップコート」の3層方式を採用しています。塩水噴霧試験寿命は 1000 時間以上に達し、雨水や除氷剤による浸食に耐えます。中塗り塗膜（厚さ30～40μm）は、主に車体表面の微小な欠陥を埋め、平坦性を向上させ、上塗り塗膜の密着性を高める役割を果たします。トップコート層（厚さ20～30μm）はメタリック塗装とソリッドカラー塗装に分かれます。メタリック ペイントにはアルミニウム フレークまたはマイカ粒子が組み込まれており、豊かな視覚効果を生み出します。一方、ソリッド カラー ペイントは色の均一性と耐候性に重点を置いています (紫外線老化試験は、色差 ΔE < 1 で 1000 時間以上に達する場合があります)。ある自動車メーカーは、電気泳動プロセスのパラメーター (電圧や温度など) を最適化し、電気泳動層の均一電着性を 95% 以上に高め、車体のキャビティや溶接部などの隠れた領域にも完全なコーティングを形成して「局部的な錆び」を回避しました。

エンジンルーム部品の分野では、耐高温性、耐油性を重視した表面処理が行われています。例えば、エンジンブラケットには「高温リン酸塩処理シリコン溶射」処理を採用しており、高温リン酸塩処理層（厚さ5～10μm）は200℃でも安定であり、シリコーン皮膜（厚さ20～30μm）は耐油性に優れ、エンジンオイルによる侵食を受けにくく、寿命は5年以上です。エキゾーストパイプには「高温エナメル加工」を施しており、金属表面にエナメル塗料を吹き付け、高温（800～900℃）で焼成することにより厚さ50～100μmのエナメル層を形成し、600℃以上の耐熱性を有し、高温でのエキゾーストパイプの酸化錆を防止します。

自動車産業における表面処理の技術的困難は、「多工程の調整」と「コスト管理」にあります。多工程の調整には、コーティング間の密着性のマッチングを確保する必要があります。例えば、「層間剥離」を避けるためには、中塗り塗料と上塗り塗料との密着力が10MPa以上に達する必要があります。自動車の生産台数は多いため（単一モデルの年間生産台数は 100,000 台を超える場合もあります）、コスト管理では効率的で低コストのプロセスを選択する必要があります。たとえば、陰極電気泳動の浴液は 95% 以上の利用率でリサイクルでき、単位コストを効果的に削減できます。

(II) 医療産業: 使用の安全性を確保するために生体適合性と無菌性を重視

医療製品は人間の組織や体液と直接接触します。表面処理は、厳格な業界規格 (ISO 10993 や GB/T 16886 など) に準拠しながら、生体適合性 (非毒性、非感作)、無菌性 (高温滅菌または化学滅菌への耐性)、耐食性 (消毒液洗浄への耐性) という 3 つの主要な要件を満たす必要があります。

植込み型医療機器 (人工関節や心臓ステントなど) の分野では、表面処理の主な目的は生体適合性とオッセオインテグレーション能力を向上させることです。例えば、チタン合金製人工関節には、プラズマ溶射により関節表面にHAの粉末を堆積させ、厚さ50～100μmの皮膜を形成する「ハイドロキシアパタイト（HA）コーティング」処理が採用されています。 HA成分は人間の骨に似ており、骨芽細胞の接着と増殖を促進し、人工関節と骨の結合強度を30％以上高めます。同時に、HA コーティングは良好な生体適合性、非毒性、非感作性を備えており、ISO 10993-1 生体適合性規格に準拠しています。心臓用ステントは「薬物コーティング」表面処理を採用しており、金属ステント表面に厚さ1～5μmのポリマー薬物担持層（パクリタキセルやラパマイシンなど）をコーティングしています。ステント移植後、薬剤はゆっくりと放出され、血管平滑筋細胞の増殖を阻害し、ステント内再狭窄率を 30% ～ 40% (ベアメタル ステントの場合) から 5% 以下 (薬剤でコーティングされたステントの場合) に低下させます。このようなコーティングは、炎症反応を引き起こす可能性のある長期の滞留を回避するために、薬物放出後に人体によって代謝および吸収される良好な生分解性を有する必要がある。ある医療企業は、90% の薬物放出率と 6 ～ 12 か月の制御可能な分解サイクルを達成する分解性薬物コーティング ステントを開発し、現在臨床試験段階にあります。

非植込み型医療機器（手術器具や消毒容器など）の分野では、「無菌性」や「耐食性」の問題解決に重点を置いた表面処理が行われています。ステンレス製の外科用ハサミは「電解研磨不動態化」複合プロセスを採用しています。電解研磨は、電気化学的作用により表面の小さなバリを除去し、表面のRa値を0.05μm未満に下げ、細菌の付着部位を減らします。その後の不動態化処理により、塩水噴霧試験寿命1000時間以上のCr₂O₃酸化皮膜が形成され、高温高圧滅菌（134℃、0.2MPa蒸気）や塩素含有消毒液（84消毒液など）による浸食にも耐え、繰り返し使用しても安全です。歯科用ハンドピース（歯研削用の高速器具）の表面処理はより精密になっており、金属シェルに厚さ2～5μmのチタンコーティングを形成する「真空チタンメッキ」処理を採用しており、硬度は1500HV以上で、歯科研削時の高周波摩擦（回転速度40万r/minまで）に耐えることができます。同時に、チタンコーティングは優れた生体適合性を備えており、口腔粘膜を刺激する可能性のある金属イオンの析出を回避します。

医療業界における表面処理の技術的な難しさは、「性能と安全性のバランス」にあります。一方で、コーティングには優れた機能性（薬物放出性や耐摩耗性など）が必要です。一方で、コーティング剥離のリスクは厳密に管理する必要があります（HA コーティング剥離は血栓症を引き起こす可能性があるなど）。したがって、安全性を確保するためには、厳密な接着試験（接着力≧5Bグレードのクロスカット試験など）とin vitro分解試験（模擬体液に30日間浸漬、コーティング重量減少率≦1%など）が必要です。また、医療製品の表面処理工程はGMP（Good Manufacturing Practice）認証に合格する必要があります。生産環境の清浄度 (クラス 10,000 のクリーン ワークショップなど) と原材料の純度 (純度 99.99% 以上の医療グレードのチタン粉末など) は厳格な基準に準拠する必要があり、これによりプロセス コストと技術的閾値も増加します。

(III) エレクトロニクス産業：小型化・高信頼性要求に応える高精度・高機能の追求

電子製品（チップ、回路基板、コネクタなど）は「小型化」「高集積化」という特徴を持っています。表面処理は、超小型サイズ（チップピンピッチ≦0.1mmなど）の加工要件に適応しながら、高精度（膜厚偏差≦0.1μm）、高導電性（抵抗率≦10⁻⁶Ω・cm）、高信頼性（高温・低温・湿熱環境下での安定した性能）という3つの中核要件を満たす必要があります。

チップ製造の分野では、表面処理は「ウェーハ製造～パッケージング、テスト」の全プロセスで行われます。ウェーハの製造段階では、シリコンウェーハの表面に「酸化層成長」処理が行われます。高温（1000～1200℃）酸化により厚さ10～100nmのSiO₂絶縁層が形成され、チップトランジスタのゲート絶縁層として機能します。膜厚均一性の偏差は±5%以内に制御する必要があります。そうしないと、トランジスタのしきい値電圧が変動し（偏差が 0.1V を超える）、チップの性能に影響を与えます。チップのパッケージング段階では、ピン (QFP パッケージング ピンなど) は「電気めっきニッケル - 金」プロセスを採用しています。最初に 1 ～ 3μm の厚さのニッケル層が電気めっきされ (接着力と耐摩耗性を向上させるため)、次に 0.1 ～ 0.5μm の厚さの金層が電気めっきされます (接触抵抗を低減するため)。チップと回路基板間の安定した導電性を確保するには、金層の抵抗率は 2.4×10-8Ω・cm 以下でなければなりません。さらにチップ表面には、ディスペンス法によりチップと基板の間にエポキシ樹脂を充填し、厚さ50～100μmの接着層を形成する「アンダーフィルコーティング」処理を施し、チップの耐落下性能を向上させています（コンクリート床への1.5mの落下にも無傷）。チップメーカーのテストでは、このプロセスを採用したチップの落下故障率が 15% から 2% 未満に減少することが示されています。

プリント基板（PCB）の分野における表面処理の中心は、パッドのはんだ付け性と耐食性を向上させることです。一般的なプロセスには、「熱風はんだレベリング (HASL)」、「無電解ニッケル浸漬金 (ENIG)」、「浸漬銀」などがあります。 HASL プロセスでは、PCB を溶融錫鉛合金 (230 ～ 250℃) に浸漬し、熱風で余分なはんだを吹き飛ばし、パッド表面に厚さ 5 ～ 20μm の錫鉛コーティングを形成します。低コスト (約 0.2 CNY/cm2) と優れたはんだ付け性を備えており、家電製品 (テレビやルーターなど) の PCB に適しています。ただし、表面平坦性が悪い（Ra値≧1μm）ため、チップピンピッチ≦0.3mmの高密度実装には対応できません。 ENIGプロセスは、パッド表面に「ニッケル層（5～10μm）金層（0.05～0.1μm）」構造を形成し、高い表面平坦性（Ra値≤0.1μm）と強力な耐食性（塩水噴霧試験寿命≧500時間）を備え、携帯電話やラップトップの高密度PCBに適しています。ただし、プロセスが複雑で、コストは HASL の 3 ～ 5 倍 (約 0.8 CNY/cm2) です。浸漬銀プロセスは化学置換反応によりパッド表面に厚さ0.1～0.3μmの銀層を形成するため、表面平坦性、はんだ付け性に優れ、金層の「ブラックパッド効果」（金層とニッケル層の反応によるはんだ接合不良）がありません。カーエレクトロニクス（車載ナビゲーションなど）のプリント基板に適しており、高低温サイクル環境（-40℃～125℃）に耐え、1000サイクル後でもはんだ接合部の剥離がありません。

電子コネクタ (USB インターフェイスや RF コネクタなど) の分野では、表面処理で導電性と耐摩耗性のバランスをとる必要があります。コネクタピンの多くは「電気銅めっき、電気ニッケルめっき、電気金めっき」の3層構造を採用しており、銅層（厚さ10～20μm）で高い導電性を確保、ニッケル層（厚さ1～3μm）で耐摩耗性を向上、金層（厚さ0.1～0.5μm）で接触抵抗を低減しています。たとえば、USB Type-C コネクタ ピンの金層の厚さは 0.15μm 以上で、プラグイン寿命は 10,000 回以上、各プラグイン後の接触抵抗変化は 10mΩ 以下である必要があります。一部のハイエンド RF コネクタ (5G 基地局用コネクタなど) も「電気めっきパラジウム - ニッケル合金」プロセスを採用しています。パラジウム・ニッケル合金層（厚さ1～2μm）は、金層の5～10倍の耐摩耗性と低コスト（金層コストの約60％）を有しており、5G機器の長期安定動作（耐用年数≧5年）に対応できます。

エレクトロニクス産業における表面処理の技術的難しさは、「微細化処理」と「環境適応性」にあります。微細化処理では、超小型基板（幅 ≤ 0.05mm のチップピンなど）に均一なコーティングを実現する必要があり、電流密度偏差 ≤ 1% を制御する高精度電気めっき装置（垂直連続電気めっきラインなど）が必要です。環境適応性では、コーティングが極端な環境（-55℃～150℃の高温と低温のサイクル、湿度95%など）で安定した性能を発揮する必要があります。たとえば、自動車用電子 PCB の表面処理は、コーティングの剥離やはんだ接合部の破損がなく、1,000 回の高低温サイクル テストに合格する必要があります。

(IV) 航空宇宙産業: 高温、高圧、高放射線の要件に適応するために極限環境の限界を突破する

航空宇宙製品（エンジンブレード、衛星ケーシング、ロケット燃料タンクなど）は、極限環境（エンジン燃焼室温度 1500℃以上、衛星軌道上の真空と高放射線、ロケット打ち上げ時の高圧衝撃など）で長時間動作します。表面処理には、超高温耐性（長期使用温度≧1000℃）、超高耐食性（宇宙プラズマ浸食に耐える）、超高度な機械的性質（衝撃強度≧100MPa）が要求され、表面処理技術の「最高峰の試験場」となります。

航空エンジンの分野では、高温部品の表面処理が技術的な困難の中心となっています。航空エンジンのタービンブレード（動作温度1200～1500℃）には「遮熱コーティング（TBC）」処理が採用されており、代表的な構造は「メタルボンドコート（MCrAlY、厚さ50～100μm）セラミックトップコート（YSZ、イットリア安定化ジルコニア、厚さ100～300μm）」となっています。金属ボンドコートはプラズマ溶射によって調製され、高温で Al2O3 酸化膜を形成し、ベース合金 (ニッケル基超合金など) の酸化を防ぐことができます。セラミックトップコートは熱伝導率が低い（≤ 1.5W/(m・K)）ため、ブレードベースの温度を100～200℃低下させ、ブレードの耐用年数を1000時間（コーティングなし）から3000時間以上（コーティングあり）に延長します。高温耐性をさらに向上させるために、一部の先進的なエンジンブレードでは「電子ビーム物理蒸着（EB-PVD）」を使用してセラミックトップコートを調製し、柱状結晶構造を形成しています。プラズマ溶射皮膜の2～3倍の耐熱衝撃性（1500℃から室温まで急冷しても割れない）があり、燃焼室などの超高温領域に適しています。航空エンジン企業のテストでは、EB-PVD コーティングを採用したブレードが 1600℃の短期間の高温衝撃に耐えられることが示されています。

人工衛星や宇宙ステーションなどの宇宙機分野では、「真空環境下での性能安定性」や「耐放射線性」といった表面処理の問題を解決する必要があります。衛星筐体には「陽極酸化静電放電（ESD）コーティング」処理が採用されています。アルミニウム合金筐体は、まず陽極酸化によって厚さ10～20μmのAl₂O₃皮膜層を形成し、宇宙プラズマ侵食に対する耐性を向上させます（宇宙で5年間暴露しても明らかな腐食はありません）。その後、厚さ5～10μmのESDコーティング（カーボンナノチューブをドープしたエポキシコーティングなど）をコーティングし、表面抵抗を10⁶～10⁹Ωに制御して、衛星電子機器に損傷を与える可能性のある真空環境での静電気の蓄積と放電を防ぎます。宇宙ステーションのソーラーパネルの表面には、「耐放射線コーティング」処理が採用されています。厚さ0.1〜0.5μmのSiO₂-TiO₂複合コーティングが真空コーティングによってソーラーパネルのガラス表面に堆積され、宇宙紫外線（UV）および高エネルギー粒子放射線に耐えることができます。太陽電池の変換効率の減衰率は20%/年（コーティングなし）から5%/年未満に低減され、宇宙ステーションへの長期的なエネルギー供給を確保します（電源安定度≧99.9%）。

ロケット燃料タンク（液体水素タンクなど、動作温度-253℃）の分野では、「低温靭性」と「シール性」の課題を解決する表面処理が求められています。タンクの材質は主にアルミニウム合金で、「ケミカルミリング不動態化」プロセスを採用しています。ケミカルミリングは腐食深さ（5～10μm）を制御することで表面応力集中領域を除去し、材料の低温靱性を向上させます（-253℃で衝撃靱性≧50J/cm2）。不動態化処理は、緻密な Cr₂O₃ 皮膜層を形成して液体水素とアルミニウム合金間の化学反応を防ぎ、同時に溶接部のシール性能を向上させて液体水素の漏れ（漏れ率 ≤ 1×10⁻⁹Pa・m³/s）を防ぎます。一部の大型ロケットの液体酸素タンクには「ショットピーニング」表面処理も採用されています。高速度鋼のショット（直径 0.1 ～ 0.3 mm）をタンクの内壁に吹き付けて、深さ 50 ～ 100 μm の残留圧縮応力層を形成します。これにより、タンクの耐疲労性が向上し、複数回の発射および回収圧力サイクル（サイクル回数 10 回以上）に耐えることができます。

航空宇宙産業における表面処理の技術的困難は、「極端な性能のブレークスルー」と「信頼性の検証」にあります。極端な性能のブレークスルーには、新しいコーティング材料 (高温セラミックスや耐放射線性複合材料など) の開発が必要です。たとえば、遮熱コーティングのセラミックトップコートは、1500℃を超えても構造安定性を維持する必要があります。現在主流のYSZコーティングは性能の限界に近づき、次世代の「希土類ジルコン酸塩」コーティング(La₂Zr₂O₇など)は研究開発段階にあり、1700℃までの高温耐性を備えています。信頼性検証には、宇宙船のライフサイクル全体（通常は10～20年）を通じてコーティングが破損しないことを保証するために、厳格な環境テスト（1000回の高温サイクルや10,000時間の宇宙環境シミュレーションなど）に合格する必要があり、プロセスの安定性と品質管理に非常に高い要件が課せられます。

IV.表面処理の実践操作ガイド: 工程の選択、問題解決、安全性の維持

(I) プロセスの選択: 適応型の 4 段階のスクリーニング

ソリューション

実際の生産では、表面処理プロセスの選択では、以下の 4 段階のプロセスに従って、基材の特性、性能要件、コスト予算、および環境保護要件を考慮する必要があります。

ステップ 1: 主要な要件とベース材料の特性を明確にする

まず、製品のコア性能要件 (耐食性、導電性、美観など) と用途シナリオ (屋外、高温、医療など) を決定し、次に、基材の特性 (金属/プラスチック、耐熱性、導電性など) に基づいてプロセス範囲を絞り込みます。例えば：

要件: ステンレス製食器の耐食性、食品との接触に対する安全性。ベース材質: 304 ステンレス鋼 (弱い耐食性、重金属不使用) → クロム含有不動態化は除外されます。クロムフリーのジルコニウム塩不動態化はオプションです。

要件: ABS プラスチックケースの導電性電磁シールド。基材: ABS プラスチック (絶縁性、耐熱性 ≤ 80℃) → 高温電気めっきは除きます。無電解ニッケルメッキ（低温≦60℃、導電率10⁻⁵Ω・cm）はオプションです。

ステップ 2: プロセスのパフォーマンスとコストを比較する

中核的な要件に基づいて、性能指標 (塩水噴霧寿命、コーティング硬度など) とコスト (設備投資、単価) の観点から候補プロセスを比較します。 「アルミニウム合金ドアおよび窓の屋外耐食性美観」を例として、候補プロセスの比較は次のとおりです。

予算が限られており、環境への配慮が優先される場合は、粉末スプレーが最適な選択です。より高い硬度が必要な場合 (ドアハンドルなど)、陽極酸化処理が推奨されます。

ステップ 3: プロセスの互換性を確認する

製品によっては「リン酸塩処理」など複数の工程を組み合わせる必要があるため、塗装剥離や性能低下を防ぐために前処理と後処理の適合性を確認する必要があります。例えば：

鋼部品の「リン酸塩粉体噴霧」：リン酸塩処理皮膜の厚さは1～5μmに管理し（厚すぎると皮膜の密着性が低下する場合があります）、リン酸塩処理後4時間以内に噴霧を完了してください（湿気によるリン酸塩皮膜の錆を防ぐため）。

プラスチック用「プラズマ処理真空アルミめっき」：表面粗さRaが0.5～1μmになるようにプラズマ処理電力を制御（500～800W）する必要があります（低すぎると塗膜の密着性が不足し、高すぎると外観に影響します）。

ステップ4：小規模試作・テスト

プロセスを確認した後、小規模な試作 (50 ～ 100 個を推奨) を実施し、専門的なテストを通じて性能を検証します。

耐食性: 中性塩水噴霧試験 (GB/T 10125) により、錆が発生した時間を記録します。

接着力: クロスカット試験 (GB/T 9286)。テープ接着後のコーティング剥離がないことが認定されます (≧ 5B グレード)。

電気伝導率: 抵抗率をテストするための 4 つのプローブ法により、設計要件への準拠を保証します (例: 電子コネクターの場合は ≤ 10⁻⁶Ω・cm)。

(II) よくある問題の解決策：欠陥解析から最適化対策まで

表面処理中に、コーティングの剥離、表面欠陥、標準以下の性能などの問題が頻繁に発生します。これらはプロセス原則に基づいて解決する必要があります。

1. コーティング剥がれ（密着不良）

一般的な原因: 基材表面の油/酸化スケールが除去されていない。不適切な前処理プロセスパラメータ（例えば、低いリン酸塩処理温度）。コーティングと基材の間の非相溶性。

ソリューション:

前処理の最適化：金属基材は「脱脂（アルカリ性脱脂剤、温度50～60℃、時間10～15分）→除錆（塩酸15％～20％、温度20～30℃、時間5～10分）→表面調整（リン酸チタン、時間1～2分）→リン酸塩処理」の工程を経て、油分除去率を確保します。 ≥ 99%。

プロセスパラメータの調整: カソード電気泳動では、電圧 (150 ～ 200V) と温度 (25 ～ 30℃) を制御する必要があります。電圧が低すぎるとコーティングが薄くなり、接着力が低下します。一方、電圧が高すぎるとコーティングに亀裂が生じます。

適合性検証：プラスチック基材をスプレーする前に「密着性テスト」が必要です。たとえば、PP プラスチックは、一般的なアクリル コーティングの使用を避けるために、最初にプラズマ処理 (時間 3 ～ 5 分) を受けてから、特別な PP コーティングをスプレーする必要があります。

2. 表面欠陥（気泡、ピンホール、色差）

気泡/ピンホール:

原因: コーティング内の水分/不純物。スプレー中の圧縮空気中の油/水。硬化温度が高すぎる（溶媒の揮発が速すぎる）。

ソリューション: Filter the coating through a 100-200 mesh filter and let it stand for defoaming (2-4h) before use; treat compressed air with an "oil-water separator" (moisture content ≤ 0.1g/m³); use stepwise heating for curing (e.g., pre-bake powder coatings at 60-80℃ for 10min, then cure at 180-200℃ for 20min).

色の違い:

原因: コーティングのバッチの違い。スプレーの厚さが不均一。硬化温度の変動。

ソリューション: Use coatings from the same batch for products of the same batch; control the spray gun distance (15-25cm) and moving speed (30-50cm/s) during spraying to ensure a coating thickness deviation of ≤ 5%; use zoned temperature control for curing ovens (temperature difference ≤ ±2℃).

3. 性能が標準以下（耐食性が悪い、硬度が低い）

耐食性が低い:

原因: コーティングの厚さが不十分です。変換膜の多孔性が高い。その後の処理中にコーティングが損傷する可能性があります。

ソリューション: For example, the zinc layer thickness of galvanized parts must be controlled at ≥ 8μm (salt spray life ≥ 500h); the porosity of the phosphating film must be controlled at ≤ 0.1% (detectable via oil immersion test, where pores absorb oil stains; adjust phosphating solution concentration and temperature if necessary); avoid coating areas during subsequent processing (e.g., bending, welding); if unavoidable, touch up damaged areas after processing (e.g., using special repair paint to ensure the touch-up thickness matches the original coating).

低硬度:

原因: コーティングの硬化が不十分 (温度が低く、時間が不十分)。不適切なコーティング配合（例：樹脂含有量が低い）。基材の硬度が不十分（軟質プラスチックなど）。

ソリューション: Adjust curing parameters according to coating requirements (e.g., epoxy powder coatings require curing at 180℃ for 20min to ensure a cross-linking degree of ≥ 90%); replace with high-hardness coatings (e.g., modified coatings with nano-alumina, which can increase hardness by 30%); perform surface hardening treatment on soft base materials (e.g., PP plastics) first (e.g., plasma-enhanced chemical vapor deposition to form a 1-3μm thick SiO₂ hardened layer with a hardness of up to 5H).

(III) 安全維持：設備、人材、環境管理

表面処理には、化学試薬 (酸、アルカリ、重金属塩など) および高温装置 (硬化オーブン、真空コーティング機など) が必要です。安全事故や環境汚染を防止するためには、総合的な安全維持体制を確立する必要があります。

1. 設備保全：定期点検と予防保全

表面処理装置が異なればメンテナンスの優先順位も異なるため、対象を絞ったメンテナンス計画を作成する必要があります (月次の軽微な検査と四半期に一度の主要な検査を推奨)。

電気めっき装置: 安定した電流伝導を確保するために、陽極 (ニッケル陽極、銅陽極など) の酸化層を定期的に洗浄します (10% 硫酸溶液に 5 ～ 10 分間浸します)。めっき液の pH 値と金属イオン濃度を毎週テストし（たとえば、ニッケルめっき液の pH は 4.0 ～ 4.5、ニッケルイオン濃度は 80 ～ 100g/L に制御する必要があります）、不十分な場合は補充します。不純物がコーティングの品質に影響を与えるのを避けるために、濾過システム (フィルターエレメントなど) を毎月交換してください。

スプレー装置: 目詰まりやスプレーの不均一を防ぐために、使用後は毎回スプレーガンのノズルを溶剤 (水性塗料の場合は水、溶剤系塗料の場合は特殊シンナーなど) で洗浄してください。エアコンプレッサーのタンクから水を毎週排出し (圧縮空気中の水分を避けるため)、圧力バルブを四半期ごとに検査してください (0.5 ～ 0.8MPa で安定した圧力を確保するため)。

高温機器 (硬化オーブン、真空コーティング機など): 硬化オーブンの温度制御システムを毎月校正し (温度差 ≤ ±2℃)、加熱チューブを四半期ごとに検査し、老朽化し​​ている場合は交換します。真空コーティング機の真空ポンプオイルは 6 か月ごとに交換し、真空チャンバーを毎月清掃して (内壁をアルコールで拭き、残留コーティング材料を除去します)、真空度が要件 (≤ 1×10⁻³Pa) を満たしていることを確認してください。

2. 人員の保護: 標準化された操作および保護装置

オペレーターは専門的なトレーニングを受け、化学試薬の特性と緊急時の対応手順に精通し、完全な保護具を装備する必要があります。

保護具: 酸/アルカリ試薬を取り扱うときは、耐酸性および耐アルカリ性の手袋 (ニトリル手袋など)、保護服、ゴーグルを着用してください。高温の機器を操作するときは、火傷を避けるために耐高温手袋 (アラミド手袋など) を着用してください。密閉環境（電気メッキ作業場、真空コーティングチャンバーなど）で作業する場合は、換気システム（ドラフト、外気システムなど）をオンにしてください。必要に応じてガスマスクを着用してください（溶剤ベースのスプレー用の有機蒸気マスクなど）。

標準化された操作: 化学試薬は明確なラベル（名前、濃度、有効期間を示す）を付けて個別に保管します（酸とアルカリを分離する、酸化剤と還元剤を隔離するなど）。化学溶液を調製するときは、「水に酸を加える」という原則に従います（たとえば、硫酸を希釈するときは、飛び散らないように硫酸を水にゆっくりと注ぎ、かき混ぜます）。試薬が漏れた場合は、対応する吸収材（酸漏れの場合は炭酸カルシウム粉末、アルカリ漏れの場合はホウ酸溶液など）で直ちに処理し、緊急換気を作動させてください。

3. 環境管理：廃水、廃ガス、固形廃棄物の処理

表面処理から発生する廃水 (例: 電気めっき廃水、リン酸塩処理廃水)、廃ガス (例: VOC の噴霧、酸洗廃ガス)、および固形廃棄物 (例: 廃塗料バケツ、廃フィルターエレメント) は、国家環境基準 (例: GB 21900-2008 電気めっき汚染物質排出基準; GB) に従って廃棄する必要があります。 16297-1996 大気汚染物質の統合排出基準):

廃水処理: 電気めっき廃水を個別に処理します。重金属含有廃水（クロム含有、ニッケル含有廃水など）を「化学沈殿（アルカリでpHを8～9に調整して水酸化物沈殿物を形成する）→ろ過→イオン交換」のプロセスを通じて処理し、重金属濃度が0.1mg/L以下であることを確認します。リン酸塩処理排水からリン酸塩スラグを除去（沈殿槽で沈殿させ、定期的に洗浄）し、pHを中性（6～9）に調整し、COD ≤ 500mg/Lを確保した後、排出または再利用します。

廃ガス処理: 噴霧された VOC を「活性炭吸着触媒燃焼」プロセスにより除去率 90% 以上、排出濃度 60mg/m3 以下で処理します。酸洗排ガス（例：塩酸ミスト）をスプレー塔（アルカリ溶液で吸収、pH 8 ～ 9 に制御）を通して排出濃度 ≤ 10mg/m3 で処理します。

固形廃棄物の処理: 廃塗料バケツと廃フィルターエレメントは、資格のある有害廃棄物処理業者を通じて処分してください。それらを無作為に破棄しないでください。二次汚染を避けるため、リン酸塩処理スラグや電気めっきスラッジなどの有害廃棄物は分別して収集し、有害廃棄物ラベルを貼り、90日以内に保管してください。

V. 結論: 表面処理技術の核となる価値と応用原則

製造業の「基礎支援技術」である表面処理の真価は、精密な表面改質により、普通の素材に「カスタマイズされた性能」を持たせることにあります。これにより、ステンレス製の食器が食品との接触の安全性と長期の防錆要件を満たし、航空エンジンのブレードが1500℃で安定して動作できるようになり、電子チップが小型化の傾向の中で高い信頼性を維持できるようになります。

実際のアプリケーションでは、次の 3 つの基本原則に従う必要があります。

1. 需要志向: 製品のアプリケーション シナリオとパフォーマンス要件に常に焦点を当てます。ハイエンドプロセスを盲目的に選択することは避けてください（たとえば、一般的な家庭用ハードウェアには航空宇宙グレードの遮熱コーティングは必要ありません）。

2.互換性の優先: 前処理、コーティングプロセス、基材の互換性、および複数のプロセスの組み合わせの相乗効果(リン酸塩処理とスプレーのパラメータの一致など)を確保します。これはコーティングの失敗を回避するための鍵となります。

3.安全性とコンプライアンス：性能とコストのバランスを追求しつつ、表面処理業界の持続的発展の基盤である設備保全、人員保護、環境管理を怠らない。

新しい材料と技術が継続的に繰り返されることで、表面処理技術は「より環境に優しく、より機能的で、よりインテリジェント」な方向に発展し続けます。しかし、技術の進歩に関係なく、「現実的な問題を解決し、製品価値を向上させる」ということは、常に変わらぬ中心的な目標です。製造企業にとって、表面処理のコアロジックと実践的な操作方法を習得することは、製品の競争力を強化し、市場の境界を拡大するための重要なサポートになります。
