スピーカーの磁石はどのように機能し、どのタイプが最高のサウンドを実現するのでしょうか?

スピーカー内の磁石 電流が流れるボイスコイルと相互作用することで電気エネルギーを機械的な動きに変換し、ボイスコイルがスピーカーのコーンを押したり引いたりして音波を生成します。磁石がなければ、従来のダイナミック スピーカーは機能しません。使用される磁石の種類、サイズ、グレードは、感度、周波数応答、歪みレベル、および全体的なオーディオの忠実度に直接影響します。この記事では、スピーカーのマグネットの仕組みを説明し、主なタイプを比較し、スピーカーの品質を評価する際に何に注目すればよいかを理解するのに役立ちます。

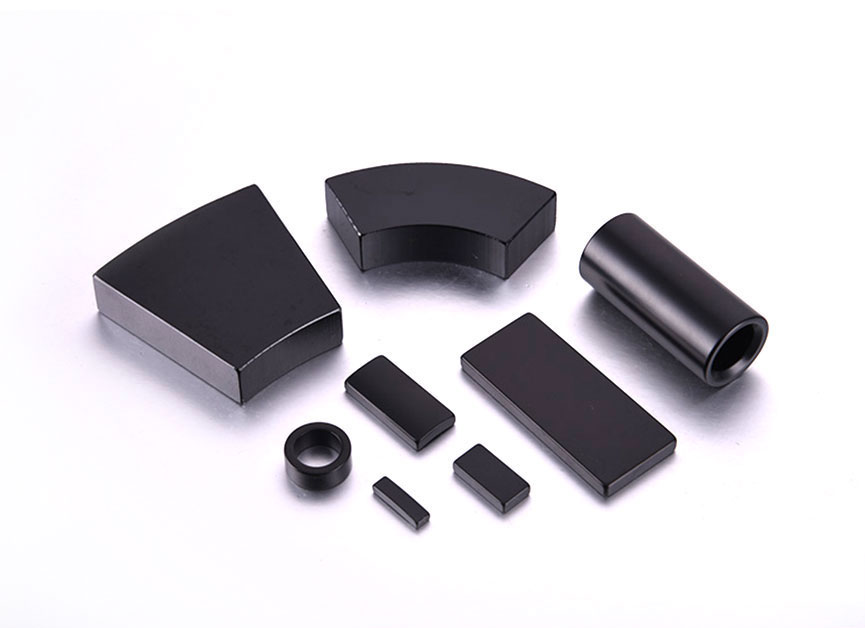

クリックして当社の製品をご覧ください: ネオジム焼結磁石

なぜスピーカーに磁石が不可欠なのでしょうか?

磁石は、あらゆるダイナミック スピーカーの核となるエネルギー変換要素であり、磁石なしではオーディオ再生は不可能です。 動作原理は、ファラデーの電磁誘導の法則とローレンツ力に基づいています。つまり、交流電流 (オーディオ信号) が磁場内に吊り下げられたボイス コイルを流れると、コイルは電流の大きさと方向に比例した力を受けます。この力によって取り付けられたコーンが前後に駆動され、空気が押しのけられ、可聴音圧波が生成されます。

世界のスピーカー市場は約 2023年に125億ドル そして、2031年までに200億ドル以上に成長すると予測されています。消費者向けイヤホンからプロのコンサートアレイに至るまで、ほぼすべてのセグメントにおいて、磁石アセンブリは依然としてドライバー内の最も性能を決定する唯一のコンポーネントです。より強力でより精密に設計された磁石は、ギャップ内の磁束密度が高く、歪みが低く、過渡応答が改善され、効率が高くなります。

スピーカーの磁石は実際にどのように機能するのでしょうか?

スピーカー内の磁石は、狭い円筒形のギャップ内に静磁場を生成し、増幅されたオーディオ信号を運ぶボイス コイルがその磁場内で直線的に移動して音を生成します。 関係する主なコンポーネントは次のとおりです。

• 永久磁石: ボイスコイルギャップに集中した固定の高磁束密度フィールドを生成します。ギャップ内の一般的な磁束密度は、0.8 テスラ (エントリーレベル) から 1.5 テスラ以上 (高性能ドライバー) の範囲です。
• ポールピースとトッププレート： 永久磁石からの磁束をボイスコイルが位置する狭いギャップに導き、集中させる軟鉄コンポーネント。
• ボイスコイル: フォーマーの周りに巻かれた軽量のワイヤ (通常はアルミニウムまたは銅) のコイル。オーディオ電流がそこを通過すると、磁場との相互作用によって動きが発生します。
• スパイダーとサラウンド: ボイスコイルを中心に保ち、横方向の変位に抵抗しながら軸方向の動きを可能にする柔軟なサスペンション要素。
• コーンまたはダイヤフラム: ボイスコイルに取り付けられ、機械的な動きを気圧の変化、つまり私たちが聞く実際の音に変換します。

ボイスコイルにかかる力は次の方程式で表されます。 F = BIL ここで、B は磁束密度 (テスラ)、I は電流 (アンペア)、L は磁界内のワイヤの長さ (メートル) です。 B を増加させると、磁石をより強く、またはより大きくすることで、特定の入力電力に対する駆動力が直接増加し、感度が向上し、歪みが低くなります。

スピーカーに使用される磁石の主な種類は何ですか?

主に 4 つのタイプがあります スピーカーに使われている磁石 、それぞれに異なる磁気特性、コストプロファイル、温度挙動、および音響への影響があります。これらの違いを理解することは、エンジニア、オーディオファン、購入者にとって同様に重要です。

1. フェライト（セラミック）磁石

フェライト磁石は、世界中のスピーカーで最も広く使用されているタイプの磁石であり、低コストで耐食性に優れているため、ほとんどの中級および低価格スピーカーに使用されています。 酸化鉄と炭酸ストロンチウムまたは炭酸バリウムを組み合わせて作られたフェライト磁石は、約 3 ～ 5 MGOe (メガガウス エルステッド) の最大エネルギー積 (BHmax) を提供します。

• エネルギー積 (BHmax): 3～5 MGOe
• 磁束密度: 0.2 ～ 0.4 テスラ (残留磁束密度)
• 温度安定性: 250℃までOK
• 重量: 重い - 希土類代替磁石と同じ磁束を実現するには、フェライト磁石が大きくなければなりません
• 費用: 非常に低い - フェライト原料の場合、1 kg あたり約 1 ～ 5 米ドル
• 代表的な用途: ホームシアターサブウーファー、低価格ブックシェルフスピーカー、カーオーディオウーファー、PAシステムドライバー
• 主な制限: エネルギー密度が低いと、大きな磁石アセンブリが必要になります。スピーカーバスケットの重量が大幅に増加します

2. アルニコ磁石

アルニコ磁石 (アルミニウム、ニッケル、コバルトの合金) は、初期のスピーカーで使用されていたオリジナルの磁石材料であり、その独特の温かみのある音響特性により、ギター アンプのスピーカーやビンテージ スタイルのオーディオマニアのドライバーで今でも高く評価されています。 アルニコは 5 ～ 10 MGOe の BHmax と、0.7 ～ 1.35 テスラという非常に高い残留磁気 (Br) を持っています。

• エネルギー積 (BHmax): 5～10 MGOe
• 残留磁束密度 (Br): 0.7 ～ 1.35 テスラ
• 温度安定性: 優れた — 540°C まで安定しており、ハイパワーギタースピーカーに最適です。
• 費用: 高 — コバルト含有量のため、1 kg あたり 30 ～ 80 米ドル
• 代表的な用途: ギターアンプドライバー、ヴィンテージオーディオマニアのスピーカー、楽器用マイク
• ソニックの評判： 多くのエンジニアやミュージシャンは、アルニコ搭載スピーカーは、大音量で自然に圧縮される、より柔らかく、より音楽的な「サグ」を持っていると説明しています。これは、ブルースやクラシック ロックの文脈で好まれる特性です。
• 主な制限: 保磁力が低い — アルニコは強い外部磁場または機械的衝撃によって部分的に消磁する可能性があります

3. ネオジム (NdFeB) 磁石

ネオジム磁石は入手可能な永久磁石材料の中で最も強力であり、特にプロオーディオ、ヘッドフォン、ポータブル スピーカー、ツイーターなどの小型軽量スピーカーの設計に革命をもたらしました。 BHmax が 35 ～ 55 MGOe (フェライトよりも最大 10 倍強い) のネオジムを使用すると、メーカーは非常に小型で軽量の磁石アセンブリで高い磁束密度を達成できます。

• エネルギー積 (BHmax): 35～55 MGOe
• 残留磁束密度 (Br): 1.0 ～ 1.4 テスラ
• 温度制限: 標準グレードは 80°C まで定格。 150°C ～ 200°C までの高温グレード (SH、UH、EH)
• 費用: 中～高 — 価格はレアアースのサプライチェーンによって変動します。 1kgあたり約60～120ドル
• 重量上の利点: ネオジム磁石は、同等の磁束を供給するフェライト磁石よりも 6 ～ 10 倍軽量です。
• 代表的な用途: インイヤー モニター (IEM)、ヘッドフォン ドライバー、プロフェッショナル ライン アレイ スピーカー、ツイーター、ポータブル Bluetooth スピーカー
• 主な制限: 腐食しやすい（コーティングが必要）。標準グレードでは温度耐性が低くなります。脆くて欠けやすい

4. サマリウムコバルト (SmCo) 磁石

サマリウムコバルト磁石は、高エネルギー製品と優れた温度安定性の優れた組み合わせを提供し、極限環境で使用されるプロのスピーカーに推奨されています。 BHmax が 16 ～ 32 MGOe、最大動作温度が 300°C ～ 350°C である SmCo は、高温または腐食条件下でネオジムよりも優れた性能を発揮します。

• エネルギー積 (BHmax): 16–32 MGOe
• 温度制限: 連続350℃まで
• 耐食性: 優れています - 保護コーティングは必要ありません
• 費用: 非常に高い — コバルトとサマリウムの原材料コストにより、1 kg あたり 100 ～ 250 米ドル
• 代表的な用途: 軍用オーディオ機器、航空宇宙用インターコム システム、ハイエンド測定用マイク、モータースポーツ用インターホン
• 主な制限: Very expensive and brittle; rarely justified for consumer audio applications

How Do the Four Speaker マグネット式s Compare?

次の表は、4 つの主要な機能を並べて比較したものです。 magnet types used in speakers 最も重要なパフォーマンスと実用的な次元にわたって。

表 1: スピーカーに使用される 4 つの主要な磁石タイプの性能とコストの並べた比較。

スピーカーの性能において磁石のサイズが重要なのはなぜですか?

より大きな磁石またはより強力な磁石により、ボイス コイルの駆動に利用できる総磁束が増加します。これにより、スピーカーの感度が直接向上し、コーンの動きの制御が向上し、高出力レベルでの歪みが軽減されます。 スピーカーの感度は、1 メートルでの 1 ワットあたりの dB SPL (dB/W/m) で測定されます。より大きな磁石アセンブリを備えたドライバーは 92 ～ 96 dB/W/m を達成する可能性がありますが、出力が不十分な同等のドライバーでは 84 ～ 86 dB/W/m という低い値が測定される可能性があります。この差は 6 ～ 10 dB であり、克服するには 4 ～ 10 倍のアンプ出力が必要です。

のコンセプトは、 BL商品 (B = ギャップ内の磁束密度、L = フィールド内のボイス コイル ワイヤの長さ) は、スピーカーのモーター強度を定量化します。より強力な磁石とより長いボイスコイル巻線によって実現される高い BL 値は、よりタイトな低音、より高速な過渡応答、およびより低い THD (全高調波歪み) を生み出します。プロ仕様のサブウーファーでは BL 値が 20 ～ 40 T・m と指定されていることがよくありますが、エントリーレベルのドライバーでは BL 値が 10 T・m 未満の場合もあります。

ただし、磁石を大きくするだけですべての音質が自動的に向上するわけではありません。ギャップ形状が不十分な大きすぎる磁石は磁極片を飽和させ、磁束の非直線性や歪みを引き起こす可能性があります。ギャップ幅、ボイスコイルのオーバーハング、アンダーハングとオーバーハングの位置合わせなど、適切な磁気回路設計は、磁石の質量と同じくらい重要です。

スピーカーにはフェライト磁石とネオジム磁石どちらが優れていますか?

フェライトとネオジムのどちらが普遍的に「優れている」というわけではありません。それぞれがさまざまな使用例で優れており、最適な選択はスピーカーの設計優先順位によって異なります。 Here is a practical head-to-head analysis:

表 2: スピーカー用途で使用されるフェライト磁石とネオジム磁石の直接比較。

スピーカーの磁石は音質にどのような影響を与えますか?

マグネット アセンブリは、ラウドスピーカーの音質の最も知覚可能な 4 つの要素である、感度、低音コントロール、歪み、過渡現象の精度に直接影響します。

感度と効率

より強力な磁気回路は、入力電力 1 ワットあたりにより多くの機械力を生成します。これが、定格 100 ～ 105 dB/W/m のプロ用 PA スピーカーが数百ワットでスタジアムを満たすことができるのに対し、定格 84 dB/W/m の不適切な設計のドライバーでは、同じ出力に適合させるために 1,000 ワットを超える電力が必要となる理由です。ホームオーディオシステムの場合、感度が 3 dB 増加するごとに、所定の音量レベルに達するのに必要なアンプ出力が半分になります。

低音のコントロールとダンピング

高い BL 積 (強力な磁石) により、ボイス コイルの電磁減衰が増加し、信号が停止したときにコーンの動きを正確に停止することができます。これにより、よりタイトで明確な低音再生が実現します。弱い磁石アセンブリを備えたスピーカーは、信号が終了した後もコーンが共振し続けるため、低周波数で「ブーミー」または「単音」のように聞こえます。これはリンギングとして知られる現象です。

歪みの低減

ギャップ内の磁場の非線形性は、スピーカーの THD (全高調波歪み) の主な原因の 1 つです。ボイスコイルが均一な磁束の領域（小さな磁石を備えた偏位の高いドライバーによくあること）の外に移動すると、歪みが急激に増加します。適切に設計された磁石は、ボイスコイルの偏位範囲全体にわたって一貫した磁束密度を維持し、定格出力時のTHDを0.5〜1%未満に保ちます。

過渡応答

音楽のトランジェント (スネアドラムの鋭いアタック、ギターの弦を弾く音、ピアノの鍵盤のクリック音) では、コーンを非常に急速に加速および減速する必要があります。強力なリニアマグネットモーターは、これらの素早い信号変化を正確に追跡するために必要な力をボイスコイルに与え、その結果、オーディオマニアの言葉で「速く」「詳細に」「明瞭に」聞こえるスピーカーが実現します。

スピーカーの磁石に関するよくある質問

Q: 磁石が大きいほど常に音が良くなりますか?

必ずしもそうとは限りません。追加の磁束を効果的に使用するように磁気回路全体が適切に設計されている場合にのみ、より大きな磁石によって性能が向上します。 非常に大きな磁石と、設計が不十分な磁極片または大きすぎるギャップとを組み合わせた場合、より小型で適切に最適化されたアセンブリよりも悪い結果が生じる可能性があります。そうは言っても、他の点では同等の設計では、より大きなフェライト磁石またはより高級なネオジム磁石は、一般に、かなり高い感度とより低い歪みを実現します。

Q: スピーカーの磁石は時間の経過とともに消磁することがありますか?

Modern ferrite and neodymium speaker magnets are extremely resistant to demagnetization under normal operating conditions and will retain over 99% of their original flux for decades. アルニコ磁石は例外です。保磁力が低いため、機械的衝撃や強い外部磁場への曝露による部分的な減磁に対して脆弱です。実際の使用において、磁束損失の最も現実的な原因は、磁石の定格最大値を超える極端な高温でスピーカーを動作させることです。

Q: オーディオ愛好家が使用する場合、ネオジム スピーカー マグネットはフェライトよりも優れていますか?

ネオジム磁石により、同等以上の磁束密度を備えた、よりコンパクトで軽量なドライバー設計が可能になりますが、適切にイコライジングされ測定された場合、適切に設計されたネオジムドライバーとフェライトドライバーの間の可聴音質の違いは最小限に抑えられます。 ネオジムの音が「明るい」または「硬い」という認識は、マグネットの種類そのものよりも、ドライバー全体の設計 (コーン素材、サスペンション、クロスオーバー) の機能であることが多いです。オーディオマニアのアプリケーションでは、磁石の材質だけよりも実装品質がはるかに重要です。

Q: 一部のサブウーファーには非常に大きな磁石が付いているのはなぜですか?

大型のサブウーファーマグネットは、重くて大口径のコーンを低周波で十分な偏位と低歪みで動かすのに必要な巨大な駆動力を生成するために必要です。 15 インチ (38 cm) のサブウーファー コーンの重さは 80 ～ 150 グラムで、高出力レベルではピーク間で 20 ～ 30 mm 移動する必要があります。これを低歪みで実現するには、非常に高い BL 製品が必要です。これは、フェライト設計では、それに対応して大きくて重い磁石を意味します。一部のプロ仕様のサブウーファー磁石の重さは 3 ～ 8 kg です。

Q: スピーカーの磁石は他の電子機器に干渉しますか?

シールドされていないスピーカーの磁石は、近くの CRT ディスプレイ、磁気記憶媒体、敏感なコンパスに干渉する可能性がありますが、最新のシールドされたスピーカー設計からの漂遊磁界は、10 ～ 15 cm を超える距離では無視できます。 Most modern speakers intended for desktop or home theater use are magnetically shielded by adding a second, opposing "bucking" magnet or a mu-metal enclosure around the main magnet assembly.フラットパネル ディスプレイおよびソリッドステート ストレージ デバイス (SSD、フラッシュ メモリ) は、スピーカーの磁石の影響を受けません。

Q: スピーカーの磁石が弱くなったらどうなりますか?

磁石が弱まると、ドライバーの BL 積が減少し、その結果、感度が低下し、低音コントロールが低下し、歪みが増加し、共振周波数がシフトします。 実際には、スピーカーのサウンドはより静かになり、低周波数の制御が不十分になり、耳に聞こえる「緩み」または「濁り」が現れる場合があります。専門的な設置では、ドライバーの Thiele-Small パラメータ (特に Bl) を定期的に測定することで、可聴の問題が発生する前に磁石の劣化を検出できます。一般的に使用される民生用スピーカーでは、このようなシナリオは非常にまれです。

概要: スピーカーの磁石について知っておくべきこと

スピーカー内の磁石 これらは受動的なコンポーネントをはるかに超えています。これらはすべてのダイナミック ラウドスピーカーの中心となるモーターであり、ドライバーがどれだけ効率的、正確、そして強力に電気を音に変換するかを決定します。フェライト、アルニコ、ネオジム、サマリウム コバルト磁石のいずれを選択するかは、コスト、重量、熱性能、および音響の優先順位の間の意図的なエンジニアリング トレードオフを反映しています。

• 使用する フェライト磁石 重量が制約にならない、コスト効率が高く、熱的に安定し、耐腐食性のあるスピーカー設計を実現します。
• 使用する アルニコ磁石 特にギターアンプにおいては、ビンテージの音質特性と極端な温度安定性が優先されます。
• 使用する ネオジム磁石 コンパクトなサイズ、軽量、高電力密度が不可欠なプロ仕様、ポータブル、ヘッドフォンのアプリケーションに最適です。
• 使用する サマリウムコバルト磁石 熱要件と腐食要件の両方を満たしている磁石が他にないような極限環境の専門用途に最適です。

あなたがスピーカーの設計者であっても、コンポーネントを指定するオーディオエンジニアであっても、製品の品質を評価する消費者であっても、スピーカーの役割と種類を理解する必要があります。 スピーカーの磁石 主観的な聴感上の印象だけを超えて、パフォーマンスを比較するための具体的で測定可能な根拠を提供します。
