ヘッドフォン用マグネットの役割とそれが音質に重要な理由は何ですか?

A ヘッドフォンマグネット は、電気オーディオ信号を物理的な音波に変換する、すべてのダイナミック ドライバー内のコア コンポーネントです。磁石がなければ、動きも音もオーディオ体験もありません。磁石は静磁場を生成します。オーディオソースからの交流がそのフィールド内にあるボイスコイルを通過すると、コイルとそれに取り付けられた振動板が信号にエンコードされた正確な周波数で振動し、音を生成します。

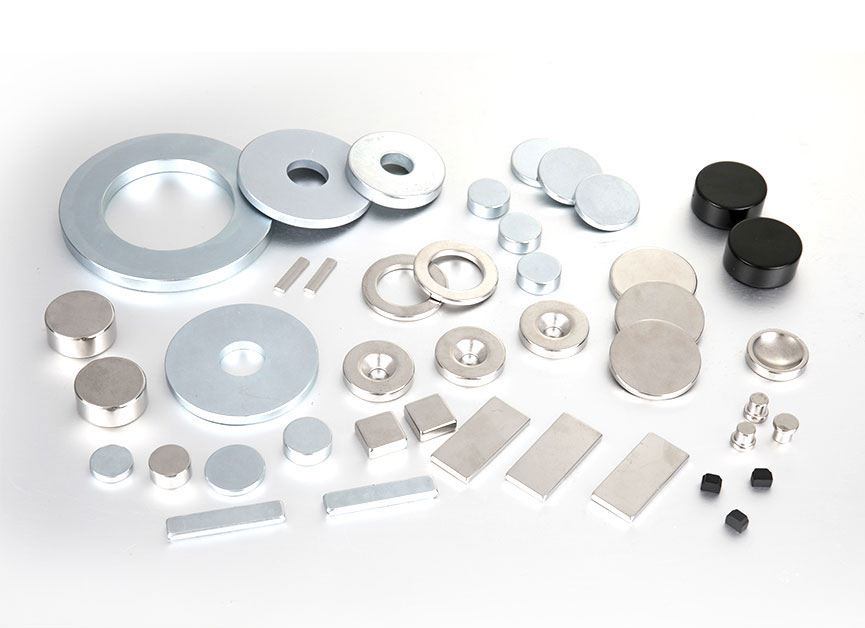

クリックして当社の製品をご覧ください: ネオジム焼結磁石

タイプ、グレード、サイズ ヘッドフォンの磁石 感度、周波数応答、低音の深さ、トランジェント速度、長期耐久性に直接影響します。このガイドでは、ヘッドフォンの磁石がどのように機能するかを正確に説明し、すべての主要な磁石の種類を実際の性能データと比較し、購入者、エンジニア、オーディオ愛好家が最も頻繁に抱く質問に答えます。

ヘッドフォンの磁石が電気を音に変換するしくみ

ダイナミックドライバーヘッドフォンの音響出力全体は電磁誘導に依存します。これはマイケル・ファラデーが 1831 年に実証したのと同じ原理です。 ヘッドフォンドライバー 、プロセスは 4 つのステップで展開されます。

1. 静的フィールドの作成: 常設 ヘッドフォンマグネット (通常はリングまたはポット状の構造) は、ボイス コイルが配置されているギャップに強力で安定した磁場を確立します。民生用ヘッドフォンドライバーの電界強度は通常、次の範囲にあります。 0.3～1.2テスラ .
2. 信号入力: オーディオ信号を表す交流は、磁気ギャップ内に配置された銅またはアルミニウムの巻かれたボイスコイルを通って流れます。
3. 電磁力: ローレンツ力の法則によれば、電流が流れるコイルと静磁場との間の相互作用によって機械力が生成されます。電流の方向がオーディオ波形に合わせて交互に変化すると、コイルは同じ周波数 (可聴音の場合は 20 Hz から 20,000 Hz まで) で前後に動きます。
4. ダイヤフラムの励起: ボイスコイルは軽量の振動板に接着されています。コイルが動くと、ダイアフラムが空気を移動させ、耳に音として知覚される圧力波を生成します。

の強さと一貫性 ヘッドフォンマグネット 電気エネルギーがどの程度効率的に音響エネルギーになるかを決定する分野です。より強力で均一な磁界により、ボイスコイルはより正確かつ高速に応答できるようになり、それが直接的に優れた過渡応答、より低い歪み、およびより広い周波数範囲につながります。

どのタイプのヘッドフォン用マグネットが使用されていますか?また、それらはどのように比較されますか?

プライマリーは4つあります ヘッドフォンに使用される磁石の種類 、それぞれに異なる磁気特性、コストプロファイル、音響トレードオフがあります。ネオジムは現代のデザインの主流を占めていますが、4 つすべてを理解すると、ヘッドフォンの層が異なるとサウンドやコストが大きく異なる理由が説明されます。

1. ネオジム磁石（NdFeB）

ネオジウムヘッドフォンマグネット エントリーレベル以上の事実上すべての最新ヘッドフォンの業界標準です。ネオジム、鉄、ホウ素の合金で作られており、永久磁石材料の中で最高のエネルギー生成物を提供します。 52 MGOe (メガガウスエルステッド) 最強グレード（N52）用。この卓越した強度対サイズ比により、エンジニアは強力な磁気ギャップを備えたコンパクトで軽量なドライバーを構築できます。フェライト磁石と同じ磁場を生成するネオジム磁石の重量は約 10 分の 1 であり、高級インイヤー モニターやオーバーイヤー ヘッドフォンに見られるスリムなイヤーカップ プロファイルが可能になります。

2. フェライト（セラミック）磁石

フェライト磁石は、1960 年代から 1980 年代にかけてヘッドフォン製造の主流を占めていました。酸化鉄と炭酸バリウムまたは炭酸ストロンチウムで構成されており、安価で耐食性がありますが、最大エネルギー積はわずかです。 3.5 ～ 4.5 MGOe — 同じ体積のネオジムよりもおよそ 10 ～ 15 倍弱い。これは、同等の磁界強度を達成するために、より大きくて重い磁石アセンブリを必要とするため、フェライト磁石を備えたビンテージのフルサイズのヘッドフォンは、現代の同等のヘッドフォンよりも大幅に重くなる傾向があります。フェライト磁石は、ドライバーのサイズや重量がそれほど重要ではない低価格のヘッドフォンや一部の大型スタジオ モデルで今でも使用されています。

3. サマリウムコバルト磁石（SmCo）

サマリウムコバルト磁石は、ネオジムとフェライトの間の性能ニッチを占めます。エネルギー製品が届くにつれて 26–30 MGOe SmCo 磁石は、最大 300°C (グレードに応じてネオジムの 80 ～ 150°C) までの優れた熱安定性を備えており、動作温度が大きく異なる特殊なプロ用モニターや測定マイクに使用されています。その主な欠点はコストであり、サマリウムコバルト磁石はネオジムよりもかなり高価であるため、その採用はハイエンドおよびプロのオーディオ機器に限られています。

4. アルニコ磁石 (アルミニウム-ニッケル-コバルト)

アルニコ磁石は歴史的に重要です。1960 年代にフェライトが経済的に普及するまでは、アルニコ磁石がオーディオ トランスデューサの主流の磁石タイプでした。のエネルギー製品と 1.5–5 MGOe アルニコ磁石は、滑らかで音楽的であるとよく表現される特徴的な温かみのある音質を備えており、現在でもブティックやオーディオマニアのヘッドフォン ドライバーで意図的に選択され続けています。これらは製造コストが高く、乱暴に扱うと減磁しやすく、ネオジムよりも磁界強度が低いですが、リスナーやエンジニアの中には、特に中音域の周波数におけるその音響特性を好む人もいます。

キャプション: エネルギー製品、重量、温度安定性、コスト、およびオーディオ製品での一般的な用途ごとに、4 つの主要なヘッドフォン マグネット タイプを並べて比較します。

ヘッドフォンの磁石の強さがオーディオパフォーマンスに直接影響する理由

より強力な ヘッドフォンマグネット ボイスコイルギャップ内により高密度の磁束が生成され、これが測定可能なあらゆる音響パラメータにわたって連鎖的な効果をもたらします。

感度と効率

感度 — ミリワットあたりの dB SPL (dB/mW) で測定される — は、所定の電力量に対してヘッドフォンがどれだけ大きな音で再生されるかを表します。磁束が増加するとドライバーの力定数（BL積）が直接増加し、感度が向上します。高品位の N48 または N50 マグネットを備えた適切に設計されたネオジムドライバーにより、 110～120dB/mW つまり、出力段が比較的弱いスマートフォンから優れた音量を生み出すことができます。以前の世代のフェライトを備えた同等品の測定値は 90 ～ 100 dB/mW であることが多く、同じリスニング レベルに達するには専用の増幅が必要でした。

低音の拡張とコントロール

強い ヘッドフォンマグネットs ボイスコイルの復元力がより強力になり、ダイヤフラムの低周波変動の制御が向上します。これにより、よりタイトで輪郭のはっきりした低音が得られ、膨らみが少なく、減衰が速くなり、サブベース周波数 (20 ～ 60 Hz) を歪みなく再現できるようになります。弱い磁気システムを備えたヘッドフォンは、高 SPL の低音信号で過剰なダイアフラム偏位を示す傾向があり、これにより、上記で測定可能な 2 次および 3 次高調波歪みが発生します。 1%THD 100dB SPLで。プレミアムネオジム設計により、全周波数範囲にわたって THD を 0.1 ～ 0.3% 未満に抑えます。

過渡応答とイメージング

過渡応答 (ドライバーが動作を開始および停止する速度) は、打楽器のアタック、弦の弾き音、話し言葉の子音の鋭い始まりを再現するために重要です。より強力な ヘッドフォンの磁石 より多くの瞬間的な力をボイスコイルに伝え、振動板をより速く加速し、より突然停止します。これは、より鮮明なイメージング、ミックス内の楽器間の分離の向上、アコースティック録音におけるより正確なサウンドステージとして現れます。オーディオファンはこの品質を「スピード」または「解像度」と表現することがよくあります。

インピーダンスとアンプのマッチング

ヘッドフォンドライバーの BL (磁束密度×コイル長) 係数は、磁石の強さによって直接決まり、ドライバーが生成する逆起電力に影響します。 BL 値が高くなると逆起電力が強くなり、ヘッドフォンがアンプの出力インピーダンスとどのように相互作用するかに影響します。これが、高 BL、低インピーダンスのヘッドフォン (強力なネオジム磁石を備えた 16 ～ 32 オームのモデルなど) がアンプの出力インピーダンスに応じて著しく異なるサウンドになる理由であり、これは電気トランスデューサ工学で十分に実証されている「ダンピングファクターの相互作用」と呼ばれる現象です。

デュアルマグネットヘッドフォンドライバーとは何ですか?なぜそれが優れているのですか?

デュアルマグネット (またはダブルマグネット) ヘッドフォンドライバーは、ボイスコイルギャップに両側から磁束を同時に押し込むように配置された 2 つの磁石を使用し、ドライバーの直径を 2 倍にすることなく、使用可能な磁界強度を効果的に 2 倍にします。このアーキテクチャは、高級インイヤー モニターや高感度ポータブル ヘッドフォンでますます一般的になってきています。音響上の利点は次のとおりです。

• より高い感度 同じドライバー直径からの場合、同じサイズの単一磁石相当品と比較して、通常は 3 ～ 6 dB/mW のゲインになります。
• 直線性の向上 コイルの移動範囲全体にわたって磁場がより対称的になるため、高い SPL レベルでの歪みが減少します。
• 減衰力の向上 ダイアフラムの共振周波数を調整し、よりフラットでよりコントロールされた低音再生を実現します。
• ピーク偏位時の歪みの低減 — 単一磁石ドライバーは、ボイスコイルが静止位置から遠くに移動すると磁界が弱くなるのを経験します。デュアル磁石設計により、可動範囲全体にわたってより安定した磁束が維持されます。

その代償として、製造の複雑さとコストが増加します。デュアルマグネットドライバーアセンブリでは、ボイスコイルのギャップに対して両方のマグネットを正確に位置合わせする必要があり、公差は10分の1ミリメートル単位で測定され、生産時のプロセスステップと品質管理の要求が増加します。

ドライバーの種類によるヘッドフォンのマグネット技術の違い

すべてのヘッドフォンが同じドライバー アーキテクチャを使用しているわけではなく、磁石の役割はトランスデューサー テクノロジーに応じて大きく変わります。

キャプション: ヘッドフォンドライバーの種類の比較。動的設計、平面磁気設計、バランスドアーマチュア設計、静電設計の間で磁石の役割、材質、音響への寄与がどのように異なるかを示しています。

平面磁気ヘッドフォンアレイ

平面磁気ヘッドフォンは単一の磁石とボイスコイルを使用しません。代わりに、フラットな導体トレース パターンを極薄膜 (通常は 厚さ1～3ミクロン ) メンブレンの両側にネオジム棒磁石または棒磁石の 2 つのアレイを配置します。電流が印刷導体を流れると、メンブレン表面全体が均一に駆動されます。コイルがエッジからコーンを駆動するのではなく、ダイヤフラムのすべての部分が同時に動くため、平面磁気設計は本質的に、特に中音域と高音域で歪みが低く、より線形な応答を生み出します。トレードオフは感度の低下です（通常、 85～96dB/mW ）そしてより強力な増幅の要件。

ネオジムのグレードが重要な理由: ヘッドフォンドライバーの N35、N42、N52

すべてがネオジムではない ヘッドフォンマグネットs 等しいです。グレード番号 (N35、N38、N42、N48、N50、N52) は、磁石材料の最大エネルギー積を直接指定します。数値が大きいほど、同じ物理体積の磁石材料からの磁場がより高密度で強力であることを意味します。

キャプション: ネオジム磁石のグレード比較。グレード N35 ～ N52 のエネルギー積、残留磁束密度、相対的な材料コスト、および典型的なヘッドフォン アプリケーションを示します。

N35 から N52 へのパフォーマンスの向上はおよそ エネルギー製品の45% 。ヘッドフォンドライバーでは、これはボイスコイルギャップ内の測定可能なほど強い磁場に変換され、同じドライバー形状でより高い感度と改善された制御を生み出します。ただし、高級ネオジムはより脆く、厳しい公差に合わせて機械加工するのが難しく、非常に高価です。そのため、N52 はユニットあたりのコストの制約が少ない主力製品用に確保されています。

ヘッドフォンのマグネットに関するよくある質問

ヘッドフォンのマグネットを理解するとより良い購入者になる理由

の ヘッドフォンマグネット は、不明瞭な技術的な脚注とともに無視されるべきマーケティング仕様ではありません。これは、すべてのダイナミックおよび平面磁気ヘッドフォンの物理エンジンであり、その特性により、感度、歪み、過渡パフォーマンス、および耐久性に厳しい制限が設定され、信号処理をどれだけ行っても完全に補償することはできません。

適切に設計されたハウジング内のネオジム N52 ドライバーが、フェライトを備えた同等のトランスデューサーよりも根本的に高性能なトランスデューサーを生成することを理解すると、ヘッドフォンの価格におけるコンポーネントの違いをよりよく解釈できるようになります。 30 ドルのエントリーレベルのモデルから 150 ドルのミッドレンジのヘッドフォンへのステップは、ブランドだけで説明されることはほとんどありません。ほとんどの場合、メーカーのグレードに関係しています。 ヘッドフォンドライバーの磁石 、ボイスコイルの巻き線の品質、モーターアセンブリの精度。

同様に、シングルマグネットまたはデュアルマグネット構造のダイナミックドライバーと平面磁気アレイの違いを理解することは、なぜ平面ドライバーを備えたオーディオファンのオープンバックヘッドフォンが高価であり、ヘッドフォンアンプを必要とするのかを説明するのに役立ちます。マグネット アレイ アーキテクチャはコストの高騰を招くものではありません。これは、明確な音響特性を備えた、まったく異なるトランスデューサー トポロジーです。

材料科学の進歩とレアアースのサプライチェーンの多様化に伴い、次世代の ヘッドフォンマグネット 接着ネオジム複合材、より高い温度安定性を備えた高度なホットプレスグレード、潜在的に新しいレアアースフリー磁性材料などの技術は、ポータブルヘッドフォンやオーディオマニアのヘッドフォンが音響的に達成できる限界を押し広げ続けるでしょう。磁石は解決された問題ではありません。これは、依然としてプロフェッショナルおよびコンシューマー向けオーディオ トランスデューサー設計において最も活発な改善分野の 1 つです。
