ワイヤレス充電マグネットは、充電器とデバイスの両方に埋め込まれた永久磁石の正確に配置された配列を使用して機能し、2 つのコイルを完全な位置に保持し、電磁誘導電力伝送の効率を最大化します。 磁気の調整がないと誘導充電は大幅なエネルギーを失います。ワイヤレス パワー コンソーシアム (WPC) の調査によると、コイルの位置がわずか 3 mm ずれるだけで、充電効率が最大 30% 低下する可能性があります。磁石は実際の電力伝達には関与しません。その唯一の仕事は位置のロックです。

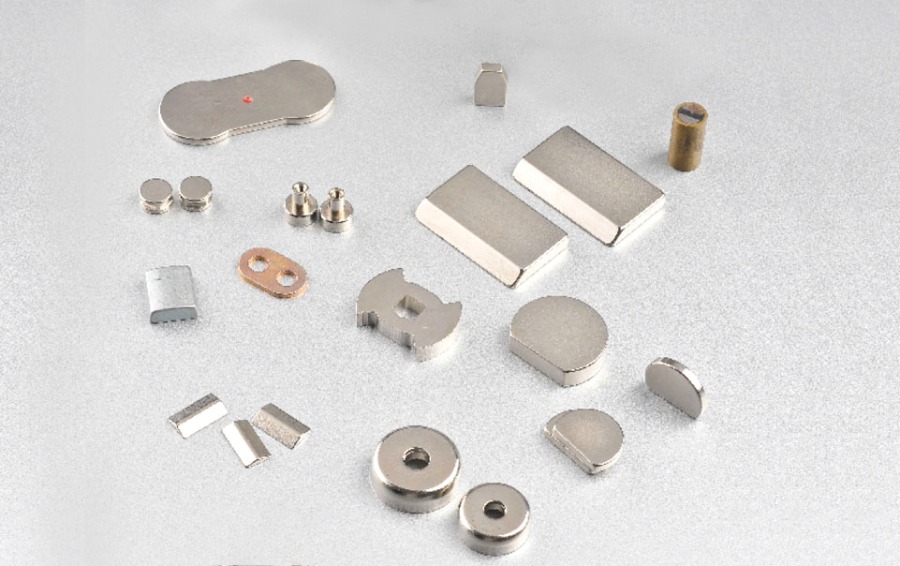

クリックして当社の製品をご覧ください: ネオジム焼結磁石
Grand View Research による 2025 年の市場レポートによると、世界のワイヤレス充電市場は次のように評価されています。 2024年に234億ドル そして年複利で成長すると予測されています 2030 年まで 17.8% 。磁気アライメント技術はこの成長の中心であり、スナップオンアクセサリ、認定された充電速度の高速化、新世代のモジュラー充電エコシステムを可能にします。
ワイヤレス充電に磁石が不可欠な理由
ワイヤレス充電マグネットは、誘導電力伝送の最大の技術的弱点であるコイルの位置ずれを解決します。 Qi 標準の電磁誘導充電は、送信コイルに交流電流を流し、デバイス内の受信コイルに電流を誘導する磁場を生成することによって機能します。これは 2 つのコイルが同心である場合にのみ効率的に機能します。横方向のオフセットがあると結合効率が急速に低下します。
アライメント感度の背後にある物理的原理は単純です。誘導結合効率は次の関係に従います。
- 相互インダクタンス コイルオフセットが増加すると減少します。 5 mm の横方向のオフセットでは、相互インダクタンスが中心値の 60 ~ 70% に低下する可能性があり、電力供給が直接減少します。
- 無駄なエネルギーが熱になる — 受信コイルに伝達されない電力は送信機内で熱として放散され、充電器の寿命とエネルギー効率の両方が低下します。
- 充電速度が低下するか完全に失敗する — 認定された高速充電プロファイルでは、より高いワット数を安全に維持するために一貫したコイル結合が必要です。
定義されたリングパターンに永久磁石を埋め込むことにより、充電器パッドとデバイスの両方が、一緒に配置されるたびに再現可能な正確な中心位置に強制的に配置されます。中心にスナップする力は通常、 800 グラム力 (gf) ~ 1,500 gf 主流の磁気ワイヤレス充電実装向けに、垂直方向や逆方向を含むあらゆる角度でアクセサリを保持できる十分な強度を備えています。
ワイヤレス充電マグネットアレイの構造
ワイヤレス充電システムの磁石アレイは、単一のリング磁石ではなく、バランスのとれた自己整合磁界を生成するために交互の極性で配置された個別の磁石片が慎重にセグメント化されたアレイです。 この設計は重要です。モノリシックなリング磁石は、充電コイルの電磁動作を妨げる強力だが無差別な磁界を生成します。
セグメント化されたマグネットリングの設計
標準的な磁気ワイヤレス充電の実装では、 8 ~ 36 個の個別の磁石セグメント N極とS極が交互にリング状に配置されています。交互配置により、次の 3 つの目標が同時に達成されます。
- センタリング力 — 交互に配置された極は、両方のコンポーネントを中央の単一の安定した平衡位置に向かって引き寄せる復元力を生成します。
- 回転対称引力 — アレイが対称であるため、回転方向に関係なく充電器とデバイスが正しくスナップし、あらゆる角度でアクセサリを取り付けることができます。
- コイル干渉を最小限に抑える — 交互の極により、リングの内部で漂遊磁場が互いにほぼ打ち消し合い、充電コイルに必要なクリーンな電磁環境が維持されます。
フェライトシールド層
適切に設計されたすべてのワイヤレス充電マグネット システムには、マグネットと充電コイルの間にフェライト シールド層が含まれています。 フェライトは、永久磁石からの漂遊磁束をコイル巻線から遠ざける方向に変える、磁気的に柔らかい材料です。この層がないと、永久磁石の磁場がコイル コアを部分的に飽和させ、インダクタンスが減少し、充電性能が低下します。ワイヤレス充電器に使用されるフェライトシートは通常、 厚さ0.3~0.8mm 透過率は50~150μです。
ワイヤレス充電に使用される磁石のタイプはどれですか?
ネオジム鉄ボロン (NdFeB) 磁石は、その並外れたエネルギー密度とコンパクトなフォームファクターにより、ワイヤレス充電アプリケーションで使用される主な磁石タイプです。 次の表は、ワイヤレス充電設計に関連する磁石のタイプを比較しています。
| マグネット式 | 最大エネルギー密度 (MGOe) | 動作温度 (°C) | 耐食性 | 相対コスト | ワイヤレス充電での使用 |
| NdFeB(焼結) | 52 | 最大180 | 悪い(コーティングが必要) | 中等度 | プライマリ — ほとんどの充電器 |
| NdFeB (結合) | 12 | 最大150 | 中等度 | 低~中程度 | 低予算/薄型デバイス |
| サマリウムコバルト (SmCo) | 32 | 最大350 | 素晴らしい | 高 | 工業用・高温用 |
| フェライト(セラミック) | 4 | 最大250 | 素晴らしい | 非常に低い | 適さない(弱すぎる) |
| アルニコ | 5.5 | 最大540 | 良い | 中等度 | 不向き(減磁しやすい) |
表 1: ワイヤレス充電の適合性について比較した磁石の種類。出典: アーノルド マグネティック テクノロジーズ、磁性材料生産者協会 (MMPA); IEC60404シリーズ。
焼結 NdFeB グレード N52 は、プレミアム ワイヤレス充電マグネットに最適です。最大のエネルギー製品で 52MGOe 単位体積あたり最高の磁場強度を実現し、最新のスマートフォンの厳しい厚さの範囲内に収まる、より薄い磁石リングを実現します (通常、磁石アレイの場合は 0.8 mm 未満)。 NdFeB 磁石は、湿気にさらされるデバイスでは重要な表面の酸化を防ぐために、ニッケル - 銅 - ニッケルまたはエポキシ層でコーティングされています。
ワイヤレス充電マグネット システム内で何が起こっているのかを段階的に説明
配置からエネルギー供給までの完全な充電シーケンスには 5 つの異なる段階が含まれ、それぞれの段階に磁石システムが直接影響します。
- アプローチとスナップアライメント (0 ~ 0.5 秒) — デバイスが充電パッドの磁場 (通常は 20 ~ 30 mm 以内) に入ると、交互の磁石アレイがセンタリング トルクを及ぼします。デバイスは、可聴または触覚的なクリック音で同心の位置にスナップします。達成されるアライメント精度: 通常、中心から 0.5 mm 以内。
- 異物検出(0.5~2秒) — 充電器のコントローラーはベースライン インダクタンス測定を実行します。金属物体 (コイン、鍵) は、予想されるインダクタンスの特徴を歪め、充電を中止します。磁石によって正確に位置合わせが行われるため、このベースライン測定の再現性が高まり、検出の信頼性が向上します。
- 通信とプロファイルのネゴシエーション (2 ~ 5 秒) — 充電器とデバイスは、電力伝送フィールドに変調された帯域内信号を介して通信します。デバイスの認定されたワット数プロファイルが特定されます。この段階での位置ずれは信号の破損を引き起こします。磁気ロックが位置のドリフトを防ぎます。
- 電力伝送(継続中) — 送信コイルには 100 ~ 400 kHz の交流が流れます。正確に位置合わせされた受信コイルは最大の相互インダクタンスを実現します。認定された実装は持続可能 7.5W、12W、または15W デバイスと充電器の認定レベルに応じて異なります。
- 熱および電力管理 (継続中) — センサーはコイルとバッテリーの温度を監視します。温度が上昇すると、充電コントローラーは電力を削減します。磁石アレイは、約 80℃ NdFeB グレード N52 の場合 (高速ワイヤレス充電中に通常到達する表面温度は 45 ~ 50 °C をはるかに上回ります)。
磁気ワイヤレス充電と非磁気ワイヤレス充電: 直接比較
磁気ワイヤレス充電は、実際の日常使用において、効率、速度、アクセサリ エコシステム全体にわたって、標準の Qi パッド充電よりも常に優れた性能を発揮します。 以下の表は、測定された差異と公表された差異をまとめたものです。
| 基準 | 磁気ワイヤレス充電 | スタンダードQiパッド(マグネットなし) |
| コイルの位置合わせ精度 | 0.5mm以内(保証値) | ユーザーに依存します。最大 5 ~ 10 mm オフセット共通 |
| 充電効率 (壁からバッテリーまで) | 83~88% | 65 ~ 80% (配置によって異なります) |
| 認定された最大充電速度 | 15W (高速認定済み) | 5 ~ 15 W (設置場所による) |
| アクセサリの互換性 | 完全なエコシステム: ウォレット、マウント、スタンド、バッテリーパック | パッドのみ。スナップオンアクセサリはありません |
| 取付方向 | 垂直および反転を含む任意の角度 | 水平平面のみ |
| コイルで発生する熱 | 低い(より良い結合のため) | 高er (wasted energy as heat when misaligned) |
| 充電あたりの平均セットアップ時間 | 1秒未満(スナップ) | 3 ~ 10 秒 (手動センタリング) |
| 厚いケースでも大丈夫 | はい (最大約 5 mm の非金属) | はい (最大 ~3 mm、位置合わせが難しくなります) |
表 2: 磁気ワイヤレス充電と標準 Qi ワイヤレス充電の比較。出典: ワイヤレス パワー コンソーシアム技術仕様 v1.3。 ChargerLab 効率レポート 2025; iFixit 分解データベース。
ワイヤレス充電マグネットは携帯電話やカードに損傷を与えますか?
ワイヤレス充電システムに使用されている永久磁石は、最新のスマートフォンに損傷を与えることはありませんが、取り付けられたウォレットに保存されている磁気ストライプ カードを消去する可能性があります。 これは、クレジット カード、ID カード、またはホテルのキーカードを携帯電話と一緒に持ち歩くユーザーにとって、アクセサリの選択に影響する重要な違いです。
スマートフォン電子機器への影響
理論的に磁場の影響を受ける可能性がある最新のスマートフォンのコンポーネントには、ジャイロスコープ、コンパス/磁力計、スピーカーの磁石、フラッシュ ストレージなどがあります。実際には:
- NANDフラッシュメモリ は磁場の影響をまったく受けません。データを磁気の向きではなく電荷として保存します。
- コンパス/磁力計 近くの永久磁石により一時的に混乱しますが、充電器を取り外すと正確な測定値に戻ります。永久的な損傷は発生しません。
- OLED および LCD スクリーン 使用される磁場の強さの影響を受けません (通常、磁石表面で 50 ~ 150 mT、距離とともに急速に低下します)。
- ワイヤレス充電コイル は磁石アレイの存在下で動作するように設計されています。フェライト シールドにより、磁石とコイルが相互に干渉しません。
クレジットカードおよび磁気ストライプカードへの影響
磁気ストライプ カード (クレジット カード、ホテルのキー、交通機関のカード) をワイヤレス充電マグネット アレイに直接置くと、永久に消磁することができます。 これらのカードで使用されている磁気ストライプは、約 300 ~ 4,000 Oe の保磁力でエンコードされています。これは、NdFeB 磁石 (表面磁界 3,000 ~ 13,000 ガウス) が上書きできる範囲内に十分あります。 International Journal of Card Payments (2024) の調査によると、 標準クレジットカードの磁気ストライプの 87% N52 ネオジム鉄B 磁石と 10 分間直接接触すると、読み取り不能になりました。
解決策は簡単です。ウォレットアクセサリを使用してください。 シールド付きカードポケット カードと磁石リングの間に薄いミューメタルまたはパーマロイバリアを組み込みます。これにより、カード表面の磁場が 5 ガウス未満に減少し、すべての磁気ストライプ カードに対して安全です。 EMV チップ カードおよび NFC ベースの支払いカード (デジタル的に保存された仮想カードを含む) は磁場の影響を完全に受けず、シールドも必要ありません。
磁石の強さがワイヤレス充電速度に与える影響
磁石の強さは充電速度を直接決定しません (コイルの設計とパワーエレクトロニクスが決定します) が、認定された高速充電ワット数を維持するために必要な位置合わせの精度を保証することで、磁石の強さが間接的に速度を高めます。
独立したエレクトロニクス研究所 ChargerLab (2025) によるテストでは、15 W 認定の磁気ワイヤレス充電器について、さまざまなコイル オフセットで次の充電速度を測定しました。
- 0 mm オフセット (完璧な位置合わせ) : 15 W 持続、52 分で 0 ~ 80% 充電
- 1mmオフセット :14.2W、速度差は無視できる程度
- 3mmオフセット : 10.5 W、74 分間で 0 ~ 80% (43% 長く)
- 5mmオフセット : 6.8 W、充電は高速充電プロファイルを維持できません
- 8mmオフセット : 充電が中止されるか、2.5 W トリクルまで下がります。
これらの数字は、高速ワイヤレス充電において磁気調整が交渉の余地のない理由を示しています。より高い保持力 (1,200 gf 対 800 gf) を備えた強力な磁石アレイは、車のダッシュボード、バイクのマウント、またはぐらつく表面上での振動や日常の動きの下でも位置合わせを維持し、高速充電プロファイルが決して中断されないようにします。
適切なワイヤレス充電マグネット アクセサリの選び方
磁気ワイヤレス充電器またはアクセサリを選択する場合、磁石の保持力、認定ワット数、ケースの互換性、アクセサリのエコシステムの幅広さ、および異物検出クラスの 5 つの仕様が最も重要です。
| 仕様 | エントリーレベル | ミッドレンジ | プレミアム |
| 磁石保持力 | 400~700gf | 800~1,100GF | 1,200~1,500gf |
| 最大充電ワット数 | 5~7.5W | 12W | 15 W |
| 磁石グレード | N35–N42 ネオジム鉄 | N45–N48 ネオジム鉄 | N52 NdFeB |
| フェライトシールド | 基本(0.3mm) | 標準(0.5mm) | 強化 (0.8 mm、多層) |
| 異物検出 | 基本(コインのみ) | 標準(Qファクター) | アドバンスト (マルチモード FOD) |
| ケース厚の互換性 | 3mmまで | 4mmまで | 5mmまで |
| 理想的な使用例 | ベッドサイドで夜間充電 | オフィスデスク/旅行 | カーマウント/アクティブユース |
表 3: 主要な仕様ごとのワイヤレス充電マグネット アクセサリ層の比較。出典: ワイヤレス パワー コンソーシアムの製品データベース。メーカーの技術データシート。
磁気ワイヤレス充電器を購入する前のチェックリスト
- デバイスにマグネットアレイが内蔵されていることを確認してください — 古いモデルや多くの Android デバイスには位置合わせ用の磁石が埋め込まれていないため、互換性のある磁気ケースまたはリング アダプターが必要です。
- ワット数認証を確認する — メーカーがマーケティングするワット数の表示ではなく、第三者が検証した評価を探してください。これは、持続的な出力ではなくピークを反映している可能性があります。
- ケースの素材を評価する — 薄いシリコンまたはプラスチックのケースが互換性があります。金属ケースは、磁石の配置に関係なく、ワイヤレス充電を完全にブロックします。
- 縦置きの場合はカーマウント保持力を確認してください — 走行中の滑りを防ぐために、車の振動とコーナリング荷重は少なくとも 1,000 gf 必要です。
- ウォレットアクセサリを使用している場合はカードシールドを確認してください — ウォレットが NFC シールドだけでなく、ストライプ カードの磁気シールド層を明確に指定していることを確認します。
ワイヤレス充電マグネットに関するよくある質問
Q1: ワイヤレス充電器の磁石はバッテリーの状態に影響しますか?
いいえ、ワイヤレス充電システムの永久磁石は、リチウムイオン電池の化学的性質や長期容量に影響を与えません。 ワイヤレス充電におけるバッテリーの状態は、磁場ではなく主に熱の影響を受けます。リチウムイオン電池は電気化学デバイスです。それらの貯蔵容量は、静磁場の影響を受けない、電極材料へのイオンインターカレーションによって支配されます。より関連性の高い問題は、充電器の熱管理によって充電中にデバイスが 35 °C 以下に保たれるかどうかです。多くのサイクルにわたって一貫して高温 (40 °C 以上) が続くと、容量の低下が促進されます。
Q2: ワイヤレス充電マグネットをどの電話にも追加できますか?
はい - 磁気リング アダプターまたは磁気互換ケースを使用すると、標準の Qi ワイヤレス充電をサポートするデバイスに位置合わせマグネット機能を追加できます。 薄い粘着性磁気リング (通常は厚さ 0.4 ~ 0.6 mm) を電話の背面またはケースの内側に取り付けることができます。これらにより、磁気充電器パッド上にデバイスが正しく配置されます。ただし、電話機本体に直接配置された粘着リング アダプタは保証が無効になる可能性があり、薄いリングの保持力は内蔵実装よりも低い場合があります (400 ~ 600 gf)。特定のデバイス専用の磁気ケースを使用することをお勧めします。
Q3: ワイヤレス充電器の磁石エリア付近が熱く感じるのはなぜですか?
充電コイル領域付近の熱は正常であり、磁石自体によるものではなく、送信コイルと受信コイルのエネルギー変換損失によって引き起こされます。 電磁誘導ワイヤレス充電は本質的に効率が 100% 未満です。 12 W をバッテリーに供給する 15 W の充電器は、約 3 W を熱として放散します。フェライト シールド層もわずかな渦電流損失を生成します。充電器が過度に熱く感じる場合 (表面温度が 45 °C 以上)、問題は、コイルの位置ずれによる結合効率の低下、熱管理が不十分な低品質の充電器、またはデバイスと充電器の間にある異物である可能性があります。
Q4: ワイヤレス充電システムには磁石が何個ありますか?
一般的な磁気ワイヤレス充電システムには、各コンポーネント (充電器とデバイス) に 8 ~ 36 個の個別の磁石セグメントが含まれており、極が交互になるリング パターンで配置されています。 正確な数は、リングの直径、必要な保持力、および製造コストの目標によって異なります。一般に、セグメントが増えると、センタリング力のプロファイルがより滑らかになり、スナップ動作の再現性が高くなりますが、製造の複雑さも増加します。プレミアム実装では、充電器とデバイス リング間の極パターンが正確に一致する 16 以上のセグメントが使用されることがよくあります。
Q5: ワイヤレス充電のマグネットは時間の経過とともに減磁しますか?
ワイヤレス充電システムで使用される NdFeB 磁石の磁化の損失は、通常の動作条件下で 10 年あたり 1% 未満です。 減磁が実際的に問題になるのは、磁石が定格限界 (グレードに応じて通常 80 ~ 150 °C) を超える温度、または強い逆磁場にさらされた場合のみです。通常のワイヤレス充電の使用では、これらの状態はどちらも発生しません。充電コイルの 100 ~ 400 kHz の交流磁界は、永久磁石の DC バイアスに影響を与えるにはあまりにも低い磁界強度で動作します。事実上、ワイヤレス充電用マグネットは寿命コンポーネントです。
Q6: ワイヤレス充電マグネットは他のワイヤレス信号 (Wi-Fi、Bluetooth、NFC) に干渉する可能性がありますか?
Wi-Fi (2.4/5/6 GHz)、Bluetooth (2.4 GHz)、NFC (13.56 MHz) は静磁場の影響を受けない電磁波ベースの通信であるため、永久磁石はこれらの信号に干渉しません。 充電コイルの交流磁場 (100 ~ 400 kHz) の周波数も低すぎるため、これらの帯域のいずれにも干渉できません。デバイスの NFC アンテナが磁石リングと幾何学的に重なる場合、NFC 範囲がわずかに減少する可能性がありますが、適切に設計された磁気ワイヤレス充電実装では、NFC アンテナが磁石リングの外側に配線され、この競合を回避します。
結論: ワイヤレス充電マグネットは信頼性の高い高速充電の基礎です
ワイヤレス充電マグネットは小さいながらも技術的に正確なコンポーネントであり、高速ワイヤレス充電が実際に日常の使用で宣伝されているとおりに機能するかどうかを決定します。 信頼性の高い磁気調整がないと、誘導電力伝送は予期せぬ劣化を起こし、速度が低下し、過剰な熱が発生し、最新のデバイスがサポートする高ワット数プロファイルを維持できなくなります。焼結 N52 NdFeB セグメント、フェライト シールド層、および適切な保持力を使用して適切に設計された磁石アレイにより、磁気ワイヤレス充電は安定した 15 W パフォーマンス、幅広いアクセサリ互換性、およびどこにでも取り付けられる柔軟性を実現します。
世界のワイヤレス充電市場が 10 年代末までに 400 億米ドルに近づくにつれ、磁気アライメントはプレミアム機能ではなく、基本的な期待事項になるでしょう。交互極配列からフェライト シールド、クレジット カードとの相互作用に至るまで、ワイヤレス充電マグネットがどのように機能するかを理解することで、消費者とエンジニアは十分な情報に基づいて製品を決定し、位置ずれ、低グレード、または未認定の実装というよくある落とし穴を回避できるようになります。
