磁石はどのようにして現代の電子機器に電力を供給するのでしょうか?

磁石は、電話のスピーカーから電気自動車のモーターに至るまで、人々が毎日触れるほぼすべての電子機器に静かに電力を供給します。この記事では、磁石電子技術がどのように機能するか、どこで使用されるか、永久磁石と電磁石の違い、民生用および産業用電子機器の磁気コンポーネントの将来について説明します。

磁性材料の主な用途を探る

磁石はどのようにして現代の電子機器に電力を供給するのでしょうか?

磁石は、電気エネルギーを運動に変換したり、運動を電気エネルギーに変換したり、磁場の変化を通じてデータを保存したり読み取ったりすることにより、現代の電子機器に電力を供給します。電磁気として知られる電気と磁気のこの 3 方向の関係は、スマートフォン、ラップトップ、電気自動車、医療スキャナー、家庭用電化製品など、現在市場に出ているほぼすべての電子製品の基礎となっています。なし 磁石電子 スピーカー、ハードドライブ、センサー、モーターなどのコンポーネント、デバイスは機能しません。

世界的な電動化への移行により、磁気コンポーネントへの依存は高まるばかりです。業界の予測によると、電気自動車、風力タービン、ロボット工学、家庭用電化製品メーカーの生産規模拡大に伴い、希土類磁石、特にネオジム鉄ホウ素（NdFeB）タイプの磁石は、2026年まで大幅な需要増加が見込まれています。この記事では、磁石エレクトロニクス技術がどのように機能するのか、それが日常のデバイスのどこに現れるのか、そしてエレクトロニクス業界全体で使用されているさまざまな磁石の種類を評価する方法を正確に説明します。

磁石電子部品とは何ですか?

磁石電子コンポーネントは、特定の電気的または機械的効果を生み出すために磁場を生成または磁場に応答する電子システムの一部です。これらのコンポーネントは、外部電力なしで固定磁場を保持する永久磁石と、通常は鉄またはフェライト コアに巻かれたコイル状のワイヤに電流が流れるときにのみ磁場を生成する電磁石です。

どちらのタイプも電流と相互作用して、力を生成したり、信号の流れを制御したり、ある形態のエネルギーを別の形態に変換したりします。この相互作用により、電話のスピーカー内の小さな磁石が振動板を振動させて音を生成したり、電気モーター内のより大きな磁石が 2 トンの車両を動かすのに十分なトルクでローターを回転させたりすることができます。

エレクトロニクスにおける永久磁石と電磁石

永久磁石と電磁石は、一方は連続電力を必要とし、他方は必要ないため、電子設計において異なる役割を果たします。以下の表は、エンジニアが特定の用途向けに磁石のタイプを選択する際に通常考慮する基準に沿って 2 つを比較しています。

表 1: 電子用途における永久磁石と電磁石の比較

エンジニアは通常、スマートフォンのスピーカーやハードドライブなど、デバイスに一定のコンパクトでエネルギー効率の高い場が必要な場合に永久磁石を選択します。電磁石は、リレー スイッチや MRI スキャナーなど、場のオ​​ン/オフを切り替えたり、強度を調整したりする必要がある場合に選択されます。

磁石を利用している日常的な電子機器はどれですか?

民生用および産業用電子機器のほぼすべてのカテゴリが適切に機能するには、少なくとも 1 つの磁石電子コンポーネントが必要です。以下のリストは、人々が日常的にやり取りする最も一般的な例を示しています。

• スピーカーとヘッドフォン: 永久磁石が交流電流を流すコイルと相互作用し、振動板を振動させて音を発生させます。一般に、磁石が大きいほど、より大音量で豊かな出力が可能になります。
• ハードディスクドライブ: データは磁気的に保存され、回転ディスク上の数十億の微細な磁気領域は、ドライブ ヘッドが読み書きする 2 進数の 0 と 1 を表します。
• 電気モーター: ファン、ミキサー、ドローン、電気自動車のモーターは磁石を使用し、磁場の相互作用によって電流を回転運動に変換します。
• センサー: 磁気センサーは、車のアンチロック ブレーキからスマートフォンのコンパス、折りたたみ式スクリーンの検出に至るまで、さまざまな用途で位置、速度、回転を検出します。
• ワイヤレス充電器: 電磁誘導充電パッドは、コイルと磁場を使用して、物理的なケーブル接続なしでデバイスに電力を転送します。
• 磁気電話アクセサリ: ケース、マウント、ウォレットのアタッチメントでは、互換性のあるデバイスにしっかりと固定するために埋め込み磁石アレイが使用されることが増えています。

ネオジム磁石が家庭用電化製品を席巻している理由

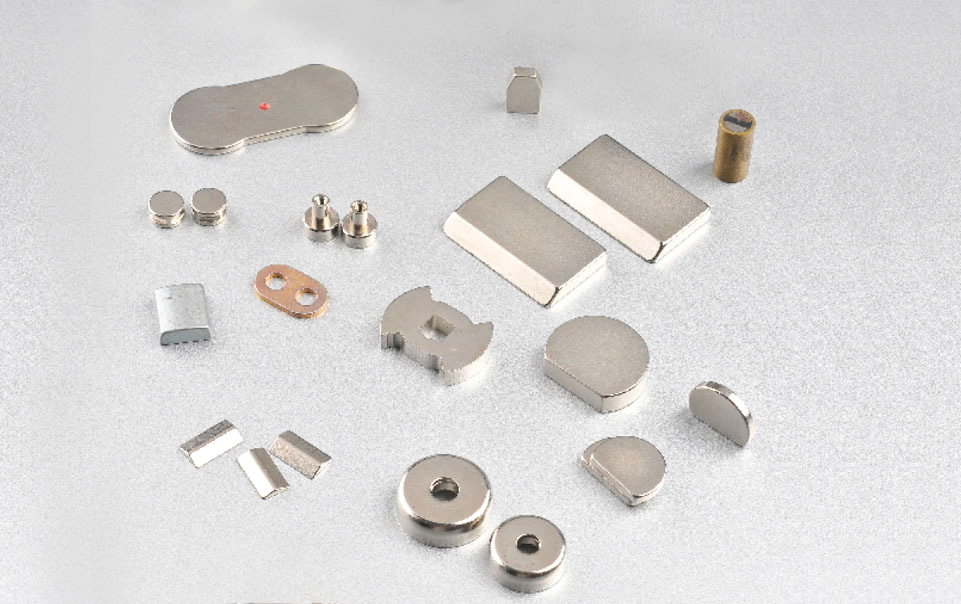

ネオジム磁石は、市販されている磁石の種類の中で、単位サイズと重量当たりの磁界が最も強いため、家庭用電化製品の主流となっています。そのため、内部空間のあらゆる立方ミリメートルが重要となる、スマートフォン、ワイヤレスイヤホン、ラップトップなどのコンパクトなデバイスに最適です。小型デバイスでは小さな不一致でもオーディオ品質、センサーの精度、モーターの性能に影響を与える可能性があるため、家庭用電化製品メーカーは、厳しい精度公差で製造されるネオジム磁石を要求します。

柔軟なゴム磁石は、繰り返し曲げても耐久性を維持しながら、複雑な設計仕様に合わせて形状を変えることができるため、折り畳み式デバイスや磁気電話ケースでも注目を集めています。

磁気センサーは電子機器をどのように改善するのでしょうか?

磁気センサーは、磁場の変化を回路が解釈できる正確な電気信号に変換することで電子デバイスを改善します。この機能は、機械的接点が時間の経過とともに磨耗するアプリケーションや、物理スイッチが提供できる速度と信頼性よりも速度と信頼性が重視されるアプリケーションでは不可欠です。

磁気センサーの一般的な用途には、慣性航法システム、電気モーター内の位置検出、ドアや窓の開閉を監視するセキュリティ システムなどがあります。車両では、磁気センサーがアンチロック ブレーキ システムのために車輪速度を追跡し、エンジンのタイミングのためにクランクシャフトの位置を検出します。スマートフォンでは、デジタル コンパスに電力を供給し、折りたたみ式スクリーンや磁気ケース カバーの開閉を検出します。

リードスイッチとホール効果センサー

リード スイッチとホール効果センサーは、エレクトロニクス分野で最も広く使用されている 2 つのタイプの磁気センシング技術です。リード スイッチは、磁石が近くを通過すると物理的に閉じる 2 つの薄い金属接点を使用しており、シンプルで安価ですが、時間の経過とともに機械的磨耗によって制限されます。対照的に、ホール効果センサーには可動部品がなく、代わりに近くの磁場によって引き起こされる電圧変化を測定するため、車載センサーや産業機器などの高サイクル用途に対する耐久性が向上します。

電気自動車や再生可能エネルギーにおいて磁石はどのような役割を果たしますか?

磁石は、電気自動車や再生可能エネルギー システムで重要な役割を果たしており、これらの技術が必要とする高効率のモーターと発電機を可能にします。電気自動車に搭載されたトラクションモーターは、バッテリーの電力を車両の移動に必要なトルクに変換する高性能永久磁石に依存しており、この需要は世界中の磁石生産の成長の最大の推進力の 1 つです。

風力タービンも同様の原理を逆にたどります。タービン内の永久磁石発電機は、回転ブレードの機械エネルギーを電気に変換します。この分野は、各国が脱炭素化目標を追求するにつれて、継続的な量の増加が見込まれています。この傾向により、メーカーは競争力を維持しながらコストとレアアース採掘への依存を削減することを目的として、窒化鉄磁石配合などのレアアースを含まない代替品の研究を進めています。

用途別磁石材質の比較

強度、コスト、温度耐性、耐食性に基づいて、さまざまな磁石材料がさまざまな電子用途に適しています。以下の表は、エレクトロニクスおよび電気自動車業界で最も一般的に使用される 4 つの材料の概要を示しています。

表 2: 電子自動車および電気自動車の用途に使用される一般的な磁石材料

磁気シールドは敏感な電子機器をどのように保護しますか?

磁気シールドは、回路のパフォーマンスを妨害する可能性のある電磁干渉 (EMI) を遮断または方向転換することで、敏感な電子機器を保護します。デバイスがより多くの磁気コンポーネントや電子コンポーネントをより小さなスペースに詰め込むにつれて、パーツ間の望ましくない干渉がより大きな設計課題になります。そのため、メーカーはシールド材を使用して敏感なコンポーネントを隔離し、最適なパフォーマンスを維持します。

通常、シールドには、回路基板、カメラ センサー、またはワイヤレス アンテナに到達する前に浮遊磁場を吸収する高透磁率金属の層が含まれます。これは、スピーカー、ワイヤレス充電コイル、複数の磁気センサーが相互に数ミリメートル以内に詰め込まれているスマートフォンでは特に重要です。

磁石電子技術の将来は何ですか?

磁石エレクトロニクス技術の将来は、より小さく、より効率的で、環境コストの低い磁性材料に重点を置いています。ナノ磁性とスピン輸送分野の研究者は、センサーやメモリーコンポーネントのサイズと電力要件をさらに削減できる次世代磁気デバイスの開発に取り組んでいます。同時に、フェライトや複合磁石の冷間焼結などの製造革新により、生産自体のエネルギー効率が向上しています。

研究の注目すべき分野の 1 つは、磁場を対称的ではなく一方向にのみ物体に伝達する磁場ダイオードとして機能する材料に関するものです。このタイプのデバイスには、電流対称結合された磁気素子が標準である電気モーター、変圧器、医療画像機器などに応用できる可能性があります。

レアアースフリー磁石の勢いが増している

メーカーがレアアース採掘に伴うコストとサプライチェーンリスクの削減を目指す中、レアアースフリー磁石の勢いが増している。従来の希土類磁石の優位性に対抗するために、窒化鉄配合物やその他の代替複合材料が開発されており、これらの材料が競争力のある性能レベルに達すれば、今後数年で電子機器メーカーが磁性部品を調達する方法を変える可能性があります。

磁石電子部品に関するよくある質問

強力な磁石によりスマートフォンやノートパソコンが損傷する可能性がありますか?

最新のスマートフォンやラップトップは磁気シールドを備えて構築されており、磁気ハードドライブではなくソリッドステートストレージを使用しているため、通常の磁石がデータ損失を引き起こす可能性はほとんどありません。ただし、磁気ハードディスク ドライブ、磁気ストライプ カード、およびペースメーカーなどの一部の医療用インプラントを備えた古いデバイスは依然として強力な磁場の影響を受ける可能性があるため、高強度ネオジム磁石の取り扱いには注意が必要です。

なぜスピーカーのマグネットが大きいほど大きな音が出るのでしょうか?

より大きな磁石はより強力な磁場を生成し、特定の電気入力に対してボイスコイルがより大きな力でスピーカーの振動板を動かすことができるようになり、より大きな音量が得られ、多くの場合低音応答が改善されます。これが、高級スピーカーやヘッドフォンが手頃な価格のモデルよりも大型または高品質のネオジム磁石を使用する傾向がある理由の 1 つです。

すべての電気モーターは永久磁石を使用していますか?

いいえ、すべての電気モーターが永久磁石を使用しているわけではありません。誘導モーターとして知られる一部のモーターは、永久磁石を使用せずに電磁気だけで磁界を生成しますが、永久磁石モーターは埋め込み磁石を使用してより高い効率とトルク密度を達成するため、電気自動車や精密ロボット工学で好まれています。

ワイヤレス充電では磁石と電気をどのように併用するのでしょうか?

ワイヤレス充電パッドは、交流磁場を生成するコイルを使用します。これにより、受信デバイス内の整合コイルに電流が誘導され、物理的なケーブル接続なしで電力が転送されます。多くのワイヤレス充電器には、効率を最大化するためにデバイスを充電コイル上に正しく配置するのに役立つ位置調整マグネットも含まれています。

ソリッド ステート ドライブ (SSD) には磁石が使用されていますか?

いいえ、ソリッド ステート ドライブはデータの保存に磁石を使用しません。回転するプラッターに磁気的にデータを保存する従来のハードディスク ドライブとは異なり、SSD はデータをフラッシュ メモリ チップに電子的に保存します。これが、SSD が古い磁気ハード ドライブよりも磁気干渉や物理的衝撃に対する耐性が高い理由の 1 つです。

磁石電子技術に関する重要なポイント

磁石の電子部品は、イヤフォンで音を発生するスピーカーから高速道路を走る電気自動車を推進するトラクション モーターに至るまで、人々が利用するほぼすべてのデバイスに組み込まれています。永久磁石はスピーカーやセンサーなどのアプリケーションにコンパクトでエネルギー効率の高いフィールドを提供し、電磁石はリレーや医療画像などのアプリケーションに調整可能で切り替え可能なフィールドを提供します。電気自動車や再生可能エネルギーの需要が高まり、研究者がレアアースを含まない代替品や次世代の磁性材料を開発するにつれて、磁石電子技術は今後数年間、電子機器の設計と製造方法においてさらに中心となることになるでしょう。
