ネオジム磁石モーターとは何ですか、またどのように機能しますか

A ネオジム磁石モーター は、回転に必要な磁場を生成するためにローターに埋め込まれた、またはローターに取り付けられた強力なネオジム鉄ホウ素 (NdFeB) 希土類磁石を使用する高効率の永久磁石同期モーター (PMSM) またはブラシレス DC モーター (BLDC) です。ローター内に磁界を生成するために電気エネルギーを消費する従来の誘導モーターとは異なり、 ネオジム磁石モーター 永久磁石からローター磁束を導き出し、エネルギー積が次のようになります。 50メガガウスエルステッド(MGOe)以上 ローターの銅損を完全に排除し、日常的に 95% を超える効率レベルを実現します。国際エネルギー機関 (IEA) によると、電気モーター駆動システムは約 世界の電力消費量の 45% そして、電気自動車、産業オートメーション、HVAC システムにおける誘導モーターからネオジムベースの永久磁石設計への継続的な移行は、世界経済で進行中の最も影響力のある省エネ移行の 1 つを表しています。

磁性材料の主な用途を探る

ネオジム磁石モーターとは何ですか?またどのように機能しますか?

ネオジム磁石モーターは、ローターの磁場が電磁石ではなく焼結ネオジム・鉄・ボロン永久磁石によって生成される電気モーターで、ステーター巻線を電子的に転流して回転電磁場を生成し、ローターが正確に同期して追従することで回転が実現されます。 基本的な動作原理には、ステーター コイルによって生成される回転磁界とローターに埋め込まれた固定磁極の間の相互作用が含まれます。ネオジム磁石が選択されるのは、市販されている永久磁石材料の中で最も高い残留磁気 (Br) と保磁力 (Hc) を備えているためです。典型的な N52 グレードのネオジム磁石は、約 1.44～1.48テスラ を超える固有保磁力 11,000エルステッド 。これらの磁石がハルバッハ配列または回転子上の従来の表面実装構成で配置されると、固定子の交互の極と相互作用する強力で安定した磁束が生成されます。ホール効果センサーまたはレゾルバから位置フィードバックを受け取るモーター コントローラーは、ステーターとローターの磁界間の最適なトルク角度を維持する慎重にタイミングを決められたシーケンスでステーターの相に通電します。ローターの磁石が独自の磁束を生成するため、ローターに励磁電流を供給する必要がなく、損失が発生するのは固定子巻線、磁性鋼板の積層、およびベアリングだけです。この洗練された動作原理により、 ネオジム磁石モーター 他の商業的に実行可能なモーター トポロジーよりも、電気入力単位あたりにより多くの機械的出力を供給します。

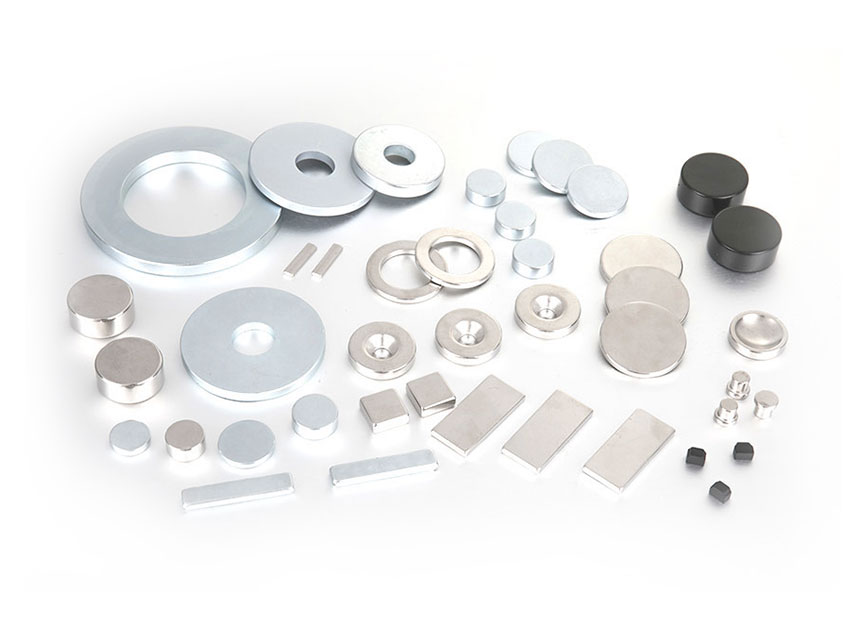

ネオジム永久磁石の背後にある材料科学

ネオジム磁石モーターの性能は、1984 年に発見され、以来、あらゆる価格で入手可能な最も強力な永久磁石材料に精製されたネオジム-鉄-ホウ素化合物の並外れた磁気特性に直接起因しています。 NdFeB 磁石を以前のフェライト (セラミック) 磁石やサマリウム コバルト磁石と区別する重要な磁気指標を以下にまとめます。

• 最大エネルギー積 (BHmax): ネオジム磁石は次の BHmax 値を達成します。 30～52MGOe 、フェライト磁石ではわずか 1 ～ 5 MGOe、サマリウム コバルトでは 15 ～ 30 MGOe しかありません。これは、ネオジム ローターが物理的に 4 ～ 10 倍大きいフェライト ローターと同じ磁束を生成できることを意味し、現代のモーターの特徴であるモーターのサイズと重量の劇的な削減が可能になります。 ネオジム磁石モーター デザイン。
• 残留磁気 (Br): N52 グレードの NdFeB は、磁化後も 1.44 ～ 1.48 テスラの磁束密度を保持します。所定のエアギャップ磁束密度を達成するために必要な磁石材料の断面積は残留磁束密度に反比例するため、高Br磁石によりロータの幅が狭く、より軽くなります。
• 固有保磁力 (Hci): モーター用途向けに設計された高保磁力グレードは、N45SH や N48UH などの末尾に「H」が付いていることが多く、ステーター磁界や最高 200 ℃ までの高温による減磁に耐えることができます。 150～220℃ 。に掲載された研究によると、 応用物理学ジャーナル ジスプロシウムまたはテルビウムを NdFeB 粒界に添加すると、磁壁を固定することによって保磁力が増加しますが、その代償として残留磁束密度が若干低下します。

重要な考慮事項 ネオジム磁石モーター 設計は磁石の温度係数です。 NdFeB の残留磁化は、約 摂氏 1 度あたり 0.10% ～ 0.12% 温度が上昇すると、保磁力はさらに急激に低下します。摂氏 120 度では、標準の N グレード磁石は室温での保磁力の 20% ～ 30% を失う可能性があります。このため、モーターメーカーは高温グレードを選択し、回転子の熱挙動を慎重にモデル化して、速度と負荷の範囲全体にわたって磁石が安全な動作範囲内に留まるようにします。

ネオジム磁石モーターと他のモーター技術の比較

エンジニアがネオジム磁石モーターを誘導モーター、スイッチトリラクタンスモーター、またはフェライト永久磁石モーターと比較して評価する場合、ネオジム設計は一貫して優れた電力密度と効率を実現しますが、材料費が高くつき、希土類元素の生産に関連したサプライチェーンへの影響が伴います。 以下の表は、トラクションおよび産業用途のモーター技術の選択に影響を与える主要な性能パラメータの定量的な比較を示しています。

ネオジム磁石モーターは現在どこで使用されていますか?

ネオジム磁石モーターは電気自動車業界の主要な推進技術となっており、高性能産業用サーボ システムに好まれる選択肢であり、航空機や船舶の電動化を実現するコンポーネントとなっています。 これらのモーターが最も大きな影響を与えている特定の分野には次のようなものがあります。

• 電気自動車のトラクションモーター: 世界中で販売されているバッテリー式電気自動車とプラグインハイブリッド車の大部分は、 ネオジム磁石モーター プライマリドライブユニットとして使用します。一般的な乗用車用 EV トラクション モーターには、次のものが含まれています。 1.0キログラムと2.5キログラム ネオジム磁石の正確な量は、モーターの定格出力と特定のローターのトポロジーによって異なります。アダマス インテリジェンスによる 2023 年の市場分析によると、世界の電気自動車部門は約 ネオジム・鉄・ボロン磁石 20,000トン 2022 年にはこの数字が EV 生産の加速により 2030 年までに 2 倍以上に増加すると予測されています。最新の EV の NEDC または WLTP 航続距離は、モーター効率に直接影響されます。効率向上の各パーセント ポイントは、およそ 2% ～ 3% の追加範囲 これが、自動車メーカーが永久磁石モーターの設計の最適化に多額の投資を行っている理由です。
• 産業オートメーションとロボット工学: ロボット アーム、CNC 工作機械の軸、および半導体製造装置の位置を調整する高精度サーボ モーターには、ほぼ普遍的にネオジム ローターが使用されています。高いトルク対慣性比 ネオジム磁石モーター の加速率を可能にします 毎分10,000回転/秒 以上により、ピックアンドプレースロボットは数分の一秒でサイクルを完了できます。これらのモーターのバックラッシュゼロ、高剛性応答は、ウェーハステッパーや光学式アライメントシステムで要求されるサブミクロンの位置決め精度に不可欠です。
• 風力タービン発電機: マルチメガワット風力タービン用のダイレクトドライブ永久磁石発電機では、従来の風力タービンで最もメンテナンスに手間がかかり、故障しやすいコンポーネントであるギアボックスが不要になります。 6 メガワットの直接駆動洋上風力発電機には、 600キログラム タービンブレードと同じ低速で回転する大径ローターにネオジム磁石を配置。ギアボックスの損失を取り除くことによる効率の向上は、タービンの 25 年の設計寿命にわたる磁石のコストの上昇を十分に補ってくれます。
• 航空宇宙と防衛: 航空機の電動化への取り組みと、新たな電動垂直離着陸 (eVTOL) アーバン エア モビリティでは、可能な限り高い出力重量比を備えたモーターが求められています。あ ネオジム磁石モーター 航空宇宙用途向けに設計されており、次を超える連続電力密度を達成できます。 1キログラムあたり5キロワット これは、同等の定格電力の誘導モーターの約 2 倍です。航空機では、モーターの質量が 1 キログラム増えるごとにペイロード容量や航続距離が減少するため、この軽量化は最も重要です。
• 家庭用電化製品および家電: コードレス掃除機、ヘアドライヤー、コンピューター冷却ファン、ドローン推進システムのブラシレス DC モーターはすべて、非常にコンパクトなフォームファクターから必要なトルクを供給するために小型ネオジム磁石に依存しています。ハイエンドのコードレス掃除機モーターが過剰に回転します 100,000rpm 手のひらに収まるサイズは、ネオジムローターによって提供される磁束密度によってのみ可能となる偉業です。

ネオジム磁石モーターの製造: 主要なプロセス手順

高性能ネオジム磁石モーターの製造には、焼結磁石ブロックをローター積層スタックに正確に組み込む必要があり、その後、磁化、動的バランス、および効率と熱性能を検証するための厳格な最終テストが必要です。 重要な製造段階は次のとおりです。

1. ステーターコアアセンブリ: 通常厚さ 0.20 ～ 0.35 ミリメートルの薄ゲージ電磁鋼板積層体は、打ち抜きまたはレーザー切断され、積み重ねられ、溶接または連結されます。ステーターのスロットは絶縁されており、事前に形成された銅コイルが自動巻線機を使用して挿入されます。高出力密度のトラクション モーターでは、平角銅線で作られたヘアピン巻線がますます使用されています。これは、スロット充填率が最大 200 倍に達するためです。 70% ～ 75% 丸線巻線の場合は 45% ～ 55% ですが、これにより抵抗が減少し、冷却が向上します。
2. ローターマグネットの挿入: ネオジム磁石ブロックは、正確な寸法に機械加工され、腐食を防ぐためにニッケル、エポキシ、またはアルミニウムでコーティングされており、ローター積層スタックのスロットに挿入されます。内部永久磁石 (IPM) 設計では、磁石が V 字型またはデルタ型の空洞に埋め込まれ、永久磁石のトルクに加えて磁気抵抗トルクが生成されます。磁石は、ローターの表面速度に応じて、高温エポキシ、ケブラー ラッピング、または保持スリーブで固定できます。
3. 磁化: 組み立てられたローターは、高磁場磁化固定具に置かれ、次のパルス磁場を生成します。 30,000エルステッド 、ネオジム材料を目的の極パターンで飽和させます。完全に組み立てられたモーターをその場で磁化することも一般的です。これにより、組み立て中に強力に磁化されたローターを取り扱う必要がなくなります。
4. 動的バランシング: なぜなら、のローターは、 ネオジム磁石モーター EV アプリケーションでは 15,000 rpm を超える速度で動作することが多いため、非常に厳密なグレード (通常は ISO 1940-1 による G2.5 または G1.0) にバランスをとる必要があります。不平衡力は回転速度の 2 乗に応じて増加するため、数グラム、ミリメートルの不平衡が残っているだけでも、最高速度で許容できない振動やベアリング負荷が発生する可能性があります。
5. 最終的な組み立てとテスト: ステーターとローターが結合され、ベアリングが取り付けられ、エンドシールドが固定されます。すべての量産モーターは、巻線抵抗、絶縁抵抗、逆起電力波形解析、無負荷電流、全負荷効率マッピングなどの一連の自動テストを受けます。あ ネオジム磁石モーター 自動車の牽引用に設計された製品は、15 年間の車載サービスをシミュレートする熱衝撃サイクルおよび振動テストにも合格する必要があります。

ネオジム磁石モーター技術の課題と今後の展開

ネオジム磁石モーターは、その性能上の利点にもかかわらず、レアアースのサプライチェーンの集中、価格の変動性、高温での永久減磁のリスクという 3 つの重大な課題に直面しています。 希土類元素であるネオジム、プラセオジム、ジスプロシウム、テルビウムは、主に単一の地理的地域で採掘および処理されており、化学的に類似したこれらの元素を分離するには、環境負荷の高い溶媒抽出が必要です。これに応じて、モーター設計者は 2 つの相補的な戦略を追求しています。 1つ目は粒界拡散技術で、磁石内のネオジム粒子の表面にのみジスプロシウムまたはテルビウムの薄層を適用し、重希土類の消費を削減します。 30%～50% 同等の保磁力を実現しながら。 2 つ目は、絶対最大電力密度が最優先要件ではないアプリケーション向けに、フェライト磁石またはスイッチトリラクタンス原理を使用する、レアアースフリーまたはレアアースを削減したモータートポロジーの開発です。オークリッジ国立研究所が発表した研究では、フェライトベースの同期リラクタンスモーターが次のことを達成できることが実証されました。 電力密度の 85% ～ 90% 同等のネオジムモーターを大幅に低コストで実現できますが、高トルクレベルでは効率の差が広がります。の将来 ネオジム磁石モーター プレミアム EV、航空機、高精度サーボ向けの高性能、高コストの NdFeB モーターと、追加の数パーセントの効率が磁石の費用に見合わない価格重視の用途向けの低コストの代替モーター技術です。

ネオジム磁石モーターに関するよくある質問

ネオジム磁石モーターは時間の経過とともに磁気を失う可能性がありますか?

指定された温度範囲内の通常の動作条件下では、 ネオジム磁石モーター 数十年にわたって磁化を保持します。適切に選択されたグレードの保磁力は、固定子の磁界や振動による減磁に十分耐えることができます。ただし、磁石の最大動作限界を超える温度 (高温グレードの場合は通常 150 ～ 180 ℃) に継続的にさらされると、磁性が部分的および永久的に失われる可能性があります。このため、モーターの熱管理と、予想されるホットスポット温度に適した適切な磁石グレードの選択が設計上の考慮事項として不可欠です。

ネオジム磁石モーターは寿命が尽きるとどうなりますか?

モーター内のネオジム磁石は、ローターを消磁して磁石を取り外し、新しいモーターに直接再利用するか、新しい磁石粉末に再処理するリサイクルプロセスを通じて回収できます。欧州連合の持続可能な重要原材料法および他の地域の同様の法律により、磁石リサイクルインフラへの投資が促進されています。現在の湿式冶金および乾式冶金リサイクルルートでは、含まれる希土類元素の 90% 以上を回収できますが、リサイクルコストが依然として競争力があるのは酸化ネオジムの価格が上昇している場合に限られます。

ネオジム磁石モーターの効率は負荷に応じてどのように変化しますか?

A ネオジム磁石モーター 広い負荷範囲にわたって比較的平坦な効率曲線を維持し、通常は定格負荷の 25% ～ 120% まで 90% 以上を維持します。これは、出力トルクに関係なく磁化電流が一定のままであるため、軽負荷時に効率が大幅に低下する誘導電動機とは好対照です。高効率の範囲が広いことが、市街地走行時に幅広い速度とトルク範囲で動作する電気自動車にネオジムモーターが好まれる理由の 1 つです。

重希土類元素を使用せずにネオジム磁石モーターを構築することは可能ですか?

はい、重希土類フリー ネオジム磁石モーター ピーク動作温度が約 120 ℃未満にとどまるアプリケーション向けの設計がすでに生産されています。これらのモーターは、通常 2 ミクロン未満の非常に細かい粒径のネオジム・鉄・ボロン磁石を使用しており、ジスプロシウムやテルビウムを必要とせずに粒界ピンニングによって保磁力を高めます。高温のトラクションモーターでは、粒界拡散技術により各磁石粒子の周囲にジスプロシウムを豊富に含む薄いシェルが適用され、重希土類の合計含有量が 1 重量％未満で高い保磁力が実現されます。

の ネオジム磁石モーター 電気機械エネルギー変換における真のステップ変化を表し、市販のモーター技術の中で最高のトルク密度と効率を実現します。電気自動車、産業オートメーション、再生可能エネルギー、航空宇宙分野で広く採用されているのは、ネオジム-鉄-ボロン永久磁石の比類のない磁気性能の直接的な結果です。レアアースのサプライチェーンとコストの変動に対する懸念が、代替モータートポロジの研究を動機付け続けている一方で、これらのモーターによって実現される目に見えるエネルギー節約と二酸化炭素排出量の削減により、モーターは今後数十年にわたって世界的な電動化の取り組みの基礎であり続けることが確実です。
