ネオジム磁石とは何ですか?世界最強の永久磁石完全ガイド

ネオジム磁石 の合金から作られた希土類永久磁石の一種です。 ネオジム、鉄、ホウ素 (Nd₂Fe₁₄B) 。これらは市販されている永久磁石の中で最も強力なタイプであり、自重の 1,000 倍を超える物体を持ち上げることができます。 1982 年に初めて開発されたネオジム磁石は、電気自動車のモーターや風力タービンからスマートフォン、ヘッドフォン、医療機器に至るまで、現代のテクノロジーにおいて不可欠なコンポーネントとなっています。

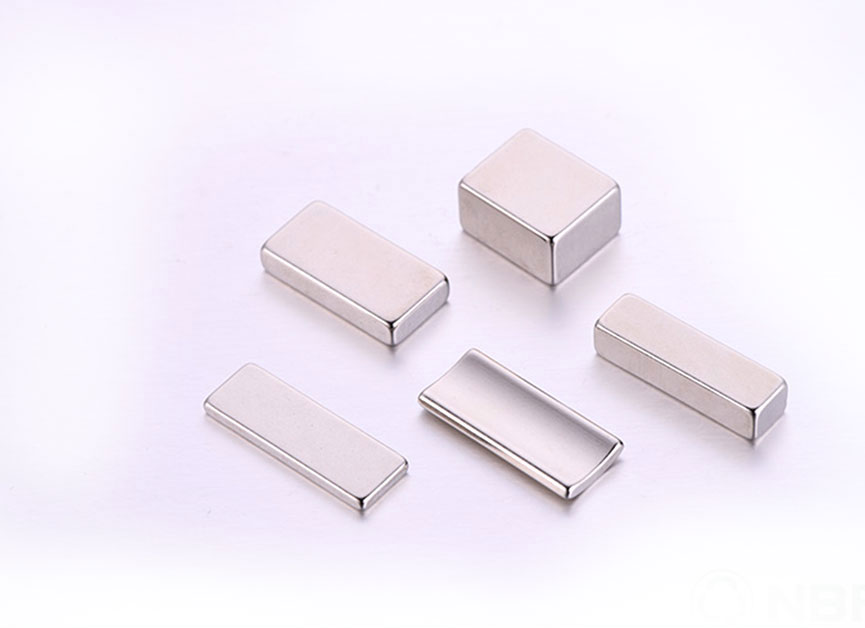

クリックして当社の製品をご覧ください: ネオジム焼結磁石

ネオジム磁石はどのように作られるのでしょうか？

ネオジム磁石は、最終的な磁力と性能を決定する精密な粉末冶金プロセスを通じて製造されます。製造プロセスには次の主要な手順が含まれます。

• 合金化: ネオジム、鉄、ホウ素は、高温で正確な比率で一緒に溶解されます (通常、重量で約 26 ～ 30% のネオジム)。
• フライス加工: 磁区の配列を最大化するために、合金は粒径 3 ～ 5 マイクロメートルの微粉末に粉砕されます。
• プレスと焼結： 粉末は磁場中で圧縮されて粒子が整列し、その後焼結（融点直下で加熱）されて構造が結合されます。
• 磁化: 焼結ブロックは、完全に磁化するために、通常 30 kOe を超える強力な外部磁場にさらされます。
• コーティング: ネオジム合金は腐食しやすいため、磁石は表面を保護するためにニッケル、亜鉛、エポキシ、または金でコーティングされています。

ネオジム磁石の主要な磁気特性

ネオジム磁石は、最も重要な磁気性能基準において他のすべての永久磁石タイプよりも優れています。最も重要なプロパティは次の 3 つです。

• 残留磁束密度 (Br): 外部磁場が除去された後の残留磁束密度。ネオジム磁石は最大 1.4 ～ 1.5 テスラを実現し、フェライト磁石の 0.2 ～ 0.4 テスラをはるかに上回ります。
• 保磁力 (Hci): 減磁に対する耐性。高級ネオジム磁石は 30 kOe 以上の保磁力を維持し、厳しい環境でも非常に安定しています。
• 最大エネルギー積 (BHmax): 単位体積あたりに蓄積される磁気エネルギーの全体的な尺度。標準的なネオジムグレードは 35 ～ 52 MGOe に達しますが、セラミック磁石の場合はわずか 1 ～ 4 MGOe です。

ネオジム磁石のグレードの説明

ネオジム磁石は、最大エネルギー積と温度耐性を直接示すグレードによって分類されます。数値が大きいほど磁石が強力であることを意味します。末尾の文字は耐熱性を示します。

表 1: 一般的なネオジム磁石のグレードとエネルギー積の値、温度定格、および一般的な使用例。

ネオジム磁石と他の種類の磁石の比較

ネオジム磁石は他の一般的な永久磁石材料よりも劇的に強力ですが、各タイプにはコスト、温度耐性、腐食挙動の点でトレードオフがあります。

表 2: ネオジム磁石と他の永久磁石タイプの性能比較。

ネオジム磁石は何に使われますか?

ネオジム磁石は、その比類のない強度対サイズ比により、非常に幅広い現代技術に電力を供給します。主な応用分野は次のとおりです。

電気自動車とクリーンエネルギー

ネオジム磁石は世界的なEV移行の基盤です。単一の電気自動車トラクション モーターには、約 ネオジム磁石 1 ～ 2 kg モータの小型化、高効率化を実現します。ダイレクトドライブ発電機を使用する洋上風力タービンには、それぞれ最大で 希土類磁石 600kg 、ネオジムを主成分としています。

家庭用電化製品

ほぼすべての現代の電子機器はネオジム磁石に依存しています。スマートフォンのスピーカー、ラップトップのハードドライブ、ワイヤレスイヤホン、振動モーターはすべて、小型ネオジム磁石を使用しています。通常、1 台のスマートフォンには次のものが含まれます。 4 ～ 8 個のネオジム磁石コンポーネント スピーカー、マイク、カメラスタビライザー、磁気充電システム全体にわたって。

医療機器

MRI 装置ではネオジムではなく超電導磁石が使用されていますが、ネオジム磁石は手術器具、人工内耳、磁気義歯、および薬物送達マイクロデバイスにおいて重要です。生体適合性 (コーティング時) と正確なフィールド制御により、低侵襲用途に最適です。

産業および製造業

製造現場では、食品加工ラインから鉄系汚染物質を除去する磁気選別機、鋼板を扱う昇降装置、精密 CNC 機械を制御するサーボ モーターにネオジム磁石が使用されています。ネオジウム磁石を使用した磁気リフターは、超過荷重を保持できます。 2,000kg 重量が 5 kg 未満のデバイスを使用する場合。

制限事項と安全上の考慮事項

ネオジム磁石にはその優れた性能にもかかわらず、使用前に理解しておく必要がある重要な制限があります。

• 温度感度: 標準グレードは 80°C を超えると永久に磁性を失います。このしきい値を下回っても、ネオジム磁石は約 1℃あたりの磁力の0.1% 温度上昇の影響。
• 脆さ: 焼結 NdFeB 合金は機械的に脆く、衝撃が加わったり、2 つの磁石がスナップしたりすると亀裂が入ったり、砕けたりする可能性があります。このため、ケースなしでは機械的衝撃を伴う用途には適していません。
• 腐食: 裸のネオジム磁石は湿気の多い環境では急速に腐食します。露出または屋外での用途には、常にコーティングされたバージョンを使用してください。
• 怪我のリスク: N42 グレード以上の直径 1 インチの大きなネオジム磁石は、指を押しつぶすのに十分な力でパチンとくっつく可能性があります。取り扱いには細心の注意を払い、子供の手の届かないところに保管する必要があります。
• 電子機器との干渉: 強力なネオジム磁石を数センチメートル以内に置くと、クレジット カード、ペースメーカー、ハードドライブ、その他の磁気に敏感なデバイスが損傷する可能性があります。

サプライチェーンと環境への配慮

ネオジムは次のように分類されます。 重要なミネラル 重大な供給集中リスクのため、米国、EU、およびその他の複数の政府による規制。近年の時点では、 世界のネオジム処理の 85% 中国で発生し、これらの磁石に依存する産業に地政学的なサプライチェーンの脆弱性をもたらします。レアアースの採掘には、放射性副産物の管理や大幅な土地破壊などの環境問題も伴います。使用済みのモーターや電子機器からのネオジムのリサイクル プログラムは拡大していますが、現在回収できる量は次のとおりです。 入手可能なレアアース含有量の 1% 世界的に。

ネオジム磁石に関するよくある質問

ネオジム磁石は永久磁石ですか？

はい。ネオジム磁石は永久磁石であり、通常の条件下では永久に磁性を保持します。定格限界を超える温度にさらされた場合、強い反対磁界に置かれた場合、または亀裂や粉砕などの物理的損傷を受けた場合にのみ減磁します。

ネオジム磁石は通常の冷蔵庫用磁石と比較してどれくらい強力ですか?

一般的な冷蔵庫用マグネットは、BHmax が約 100 程度の柔軟なフェライト材料を使用しています。 1 MGOe 。同じ物理的サイズの N42 ネオジム磁石の BHmax は次のとおりです。 40MGOe — およそ 40 倍強力になります。直径 1 インチの N42 ディスク マグネットは 25 ポンド (11 kg) 以上を保持できますが、同じサイズの冷蔵庫用マグネットは数オンスを保持できます。

ネオジム磁石は時間の経過とともに磁力を失うことがありますか?

安定した室温条件下では、ネオジム磁石の損失は次のとおりです。 磁力の強さは100年で1% 。実用的な目的では、それらは永続的であると考えられます。実際の減磁の主な原因は、時間ではなく、熱への曝露、物理的損傷、および強い反対磁界への近接です。

ネオジム磁石のグレードの「N」という数字は何を意味しますか？

「N」はネオジムを表し、それに続く数字はメガガウス エルステッド (MGOe) 単位の最大エネルギー積を示します。アン N52マグネット エネルギー積は約 52 MGOe で、市販されているグレードの中で最も強力です。 N 数が大きいほど、室温での磁石が強力であることを意味します。

ネオジム磁石は安全に扱えますか?

小さなネオジム磁石は、慎重に取り扱えば通常は安全です。ただし、直径が約 1 インチ (25 mm) を超える磁石は、強力にパチンとくっついて故障を引き起こす可能性があります。 骨折または挟み傷 。 14 歳未満の子供、ペースメーカー装着者、磁気に敏感な機器からは常に遠ざけてください。工業用ネオジム磁石は、常に保護手袋と分離ツールを使用して取り扱う必要があります。

ネオジム磁石に最適なコーティングは何ですか?

最も一般的でコスト効率の高いコーティングは次のとおりです。 ニッケル-銅-ニッケル (Ni-Cu-Ni) 、屋内用途に優れた耐食性を提供します。屋外、海洋、または高湿度の環境では、エポキシまたはパリレン コーティングが優れた保護を提供します。金メッキのネオジム磁石は装飾用または生体適合性の医療用途に利用できますが、コストが大幅に高くなります。

結論

ネオジム磁石 は、驚異的な磁気エネルギー密度とコンパクトなサイズを組み合わせた、入手可能な最も強力な永久磁石です。ネオジム、鉄、ホウ素から作られており、消費者向けの小さなディスクから産業用の大きなブロックに至るまで、その優れた特性をもたらす同じ基本的な Nd₂Fe₁₄B 結晶構造をすべて共有しています。 EV モーターに電力を供給する場合でも、イヤホンのスピーカーを駆動する場合でも、手術器具を所定の位置に保持する場合でも、ネオジム磁石は現代の技術インフラの中核です。それらの等級、制限、および安全な取り扱い方法を理解することで、あらゆる用途に効果的にそれらを選択して使用できるようになります。
