ネオジム磁石とレアアース磁石はどちらが強いですか? そして本当の違いは何ですか?

ネオジム磁石 いる 希土類磁石 - ただし、すべての希土類磁石がネオジムであるわけではありません。用語 希土類磁石 周期表のランタニド系列の元素から作られた磁石のより広いカテゴリーを指します。 ネオジム磁石 (ネオジム鉄B 磁石とも呼ばれます) は、そのカテゴリ内で最も強力で広く使用されているタイプです。この違いを理解することは、エンジニア、愛好家、製造業者、および特定の用途に磁石を選択する人にとって不可欠です。

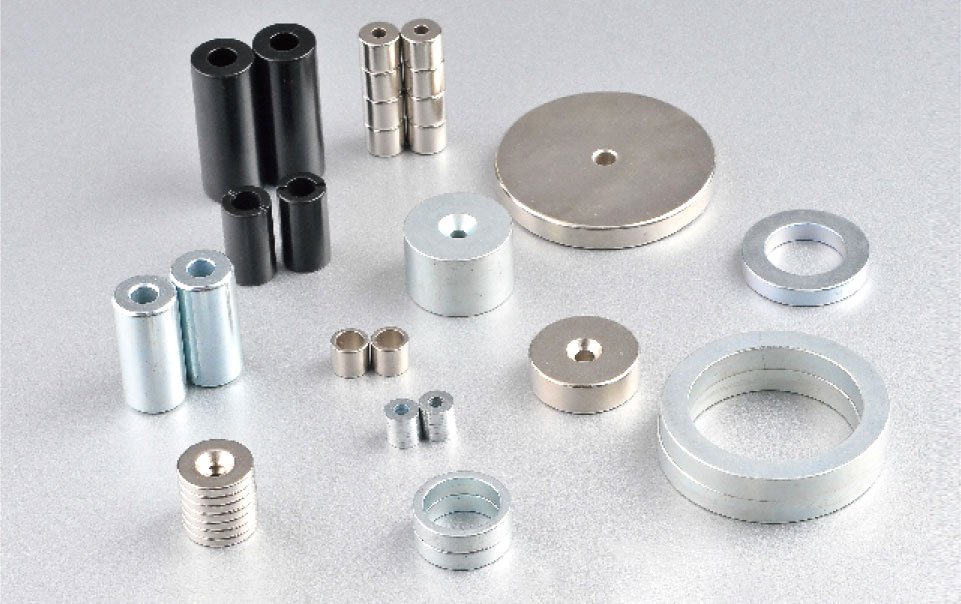

クリックして当社の製品をご覧ください: ネオジム焼結磁石

このガイドでは、知っておくべきことをすべて詳しく説明します。 ネオジム磁石と希土類磁石の比較 組成、磁性の強さ、温度耐性、コスト、理想的な使用例など、情報に基づいた意思決定を行うことができます。

希土類磁石とは何ですか?

希土類磁石は、希土類元素の合金から作られた永久磁石です。 — 15 種類のランタニドにスカンジウムとイットリウムを加えた 17 種類の金属元素のグループ。その名前にもかかわらず、ほとんどのレアアース元素は地質学的に稀ではありません。それらは、経済的に実行可能な集中鉱床ではめったに見つからないため、「希少」と呼ばれます。

商業的に主流の 2 種類の希土類磁石は次のとおりです。

• ネオジム磁石 (NdFeB) — ネオジム、鉄、ホウ素で構成されています。 1982 年に初めて開発された永久磁石は、現在入手可能な永久磁石の中で最も強力なタイプです。
• サマリウムコバルト磁石（SmCo） — サマリウムとコバルトで構成されています。 1970 年代に開発され、優れた高温性能と耐食性を備えていますが、コストが大幅に高くなります。

どちらのタイプも、フェライト (セラミック) 磁石やアルニコ磁石などの古い磁石技術を大幅に上回ります。希土類磁石は最大で 10倍強い 同じサイズのフェライト磁石よりも優れているため、現在、家庭用電化製品から電気自動車に至るまで、高性能アプリケーションで主流となっています。

ネオジム磁石とは何ですか?

ネオジム磁石 are the strongest type of rare earth magnet 、ネオジム (Nd)、鉄 (Fe)、およびホウ素 (B) の合金から作られ、化学名称が与えられています。 NdFeB 。これらは 1982 年にゼネラル モーターズと住友特殊金属によって独自に開発され、それ以来世界で最も広く生産されている希土類磁石となっています。

ネオジム磁石 are graded by their maximum energy product — a measure of magnetic field strength — expressed in megagauss-oersteds (MGOe). Common grades range from N35～N52 、数値が大きいほど磁力が強いことを示します。 N52 グレードのネオジム磁石のエネルギー積は約 52 MGOe で、市販されている永久磁石の中で最も強力です。

これらは 2 つの形式で生成されます。

• 焼結NdFeB: 最も一般的な形状で、ネオジム合金の粉末を圧縮・焼結して製造されます。最高の磁気性能を提供しますが、脆くて腐食しやすいです。
• 結合ネオジムFeB: NdFeB粉末をポリマーバインダーと混合し、成形して製造されます。焼結バージョンよりも強力ではありませんが、形状がより柔軟で、耐食性がわずかに優れています。

ネオジム磁石とレアアース磁石: コアの違いについて説明

ネオジムと対比して「希土類磁石」と言う場合、通常はサマリウムコバルト (SmCo) 磁石を指します。 — 他の唯一の主要な商用希土類磁石タイプ。ここでは、すべての重要なパフォーマンス側面にわたる詳細な比較を示します。

主要な性能特性におけるネオジム、サマリウム コバルト、フェライト磁石の並べての比較。

磁力の強さ: ネオジムと他の希土類磁石の比較

ネオジム磁石 are consistently stronger than samarium cobalt magnets at equivalent sizes 、SmCoの最大約32 MGOeと比較して、最大52 MGOeのエネルギー積を達成します。このため、単位体積あたりの最大磁力が主な設計基準である場合には、NdFeB が好ましい選択肢となります。

磁気グレード番号について

ネオジム磁石 use an "N" grading system that directly indicates the maximum energy product in MGOe. Higher grades deliver more force but come with tradeoffs:

• N35 ～ N42: 標準的な商用グレード。強度、コスト、耐熱性のバランスが優れています。ほとんどの日常的なアプリケーションで使用されます。
• N45 ～ N48: 引張力が大幅に強化された高性能グレードです。小型モーターや高効率発電機に使用されます。
• N50～N52: 超高性能グレード。利用可能な磁力は最大ですが、熱安定性は最も低く、温度が制御された環境にのみ適しています。

グレードの接尾辞は高温バリエーションも示します。 M（～100℃）、H（～120℃）、SH（～150℃）、UH（～180℃）、EH（～200℃） 。たとえば、N42SH 磁石は 150°C までの環境でも安定した磁性を維持し、標準の N42 と比較して使用可能な範囲を大幅に拡大します。

温度性能: サマリウムコバルトがネオジムを上回る性能

サマリウムコバルト磁石は350℃までの温度でも安定した磁気性能を維持します。 高温環境では明らかに勝者です。標準的なネオジム磁石は、80°C という低い温度で磁力を失い始め (消磁と呼ばれるプロセス)、約 310°C ～ 340°C のキュリー温度を超えると磁性が永久に失われます。

この熱性能のギャップは、アプリケーションの選択に直接影響します。

• ジェット エンジンのコンポーネント、ダウンホール石油掘削ツール、高温センサーの使用 SmCo磁石 まさにこの熱的利点のためです。
• 家庭用電化製品、温暖な気候で動作する電気自動車、および一般的な産業用モーターでは通常、 ネオジム磁石 動作温度が許容範囲内に留まっているためです。
• 高温 NdFeB グレード (N35EH など) は、使用可能な範囲を 200°C まで拡張し、SmCo よりも低コストでギャップを部分的に埋めます。

腐食と耐久性: ネオジム磁石の主な弱点

ネオジム磁石 corrode rapidly when exposed to moisture and must always be coated or plated for protection 。 NdFeB 合金には鉄が含まれているため、非常に酸化しやすくなっています。コーティングされていないネオジム磁石は、湿気の多い環境では数時間以内に錆び始める可能性があります。対照的に、サマリウムコバルト磁石は鉄を含まず、保護コーティングなしでも自然に耐腐食性があります。

一般的なネオジム磁石のコーティング

市販されているネオジム磁石のほとんどには、保護コーティングが施されています。最も一般的なオプションは次のとおりです。

ネオジム磁石に適用される一般的な保護コーティングとその推奨使用例の比較。

コスト比較: ネオジム磁石とサマリウムコバルト希土類磁石

ネオジム磁石 cost significantly less than samarium cobalt magnets — 通常、同等のサイズの場合、ユニットあたり 2 ～ 5 倍安くなります。このコスト上の利点と、優れた生磁力の組み合わせが、ネオジム磁石が世界中の希土類磁石生産の大部分を占める主な理由です。

価格の違いは、次のようないくつかの要因によって生じます。

• 原材料費： SmCo磁石の主要成分であるコバルトは、世界の商品市場ではネオジムよりもかなり高価です。近年の時点で、コバルトは1トンあたり25,000～80,000ドルで取引されているのに対し、酸化ネオジムは1トンあたり約50,000～90,000ドルであるが、磁石駆動用SmCoあたりに必要なコバルトの量は、実際にははるかに高価である。
• 製造の複雑さ: SmCo 磁石はより複雑な焼結およびプレスプロセスを必要とし、生産コストが増加します。
• 生産規模: NdFeB の生産量は世界的に SmCo を大幅に上回っており、規模のメリットによって単位あたりのコストが削減されています。

動作条件が許す予算重視の用途では、ほとんどの場合、ネオジムが経済的に合理的な選択となります。

用途：各種希土類磁石が得意とする分野

ネオジム磁石 dominate consumer and industrial markets, while samarium cobalt magnets are reserved for specialized high-temperature and high-reliability applications.

ネオジム磁石の用途

• 電気自動車 (EV): ほとんどの EV のトラクション モーターはネオジム磁石に依存しています。単一の EV モーターには 1 ～ 2 kg の NdFeB 材料が含まれる場合があります。
• 風力タービン: ダイレクトドライブ風力発電機は、大型ネオジム磁石アレイを使用してギアボックスを排除し、効率を向上させます。
• 家庭用電化製品: ヘッドホン、スピーカー、ハードディスクドライブ、スマートフォンの振動モーターなどにネオジム磁石を採用し、小型・高出力を実現しました。
• 産業用モーター: 製造現場で使用される高効率サーボ モーター、リニア アクチュエーター、磁気カップリングは NdFeB 磁石に大きく依存しています。
• 医療機器: MRI 装置および特定の外科器具は、高い磁場強度と制御された温度が達成可能なネオジム磁石を使用します。
• 消費者および趣味のアプリケーション: 磁気クロージャ、回収磁石、科学実験、磁気釣りはすべて、すぐに入手できるネオジム磁石を使用しています。

サマリウムコバルト磁石の用途

• 航空宇宙と防衛: 航空機やミサイルの誘導システム、レーダー機器、アクチュエーターには、極端な高度や温度における SmCo の安定性と耐温度性が必要です。
• 石油およびガスのダウンホール ツール: 掘削機は 200°C を超える環境で動作しますが、この環境では SmCo 磁石のみが確実に性能を維持します。
• 高性能モーター: 150°C を超える環境でのモータースポーツ、ロボット工学、精密サーボのアプリケーションでは、多くの場合 SmCo が必要です。
• 海洋および水中機器: SmCo はコーティングなしでも固有の耐食性を備えているため、コーティングの完全性が保証できない塩水環境に適しています。
• 科学機器: 数十年にわたって安定した予測可能な磁場を必要とする粒子加速器、実験器具、精密センサーには、温度係数が低い SmCo が好まれます。

希土類磁石を取り扱う際の安全上の考慮事項

ネオジム磁石とサマリウムコバルト希土類磁石はどちらも、その極度の引力により深刻な物理的リスクをもたらします。 — 弱いフェライト磁石ではリスクがまったくありません。

• 挟み込みおよび圧搾による怪我: 2 つのネオジム磁石は、わずか 10 kg の引力で、間に挟まれた指を骨折するほどの力でパチンとくっつきます。より大きな工業グレードの磁石は、数百キログラムの力を及ぼすことができます。
• 粉砕: NdFeB 磁石と SmCo 磁石はどちらも非常に脆いです。 2 つの磁石がパチンとくっついたり、硬い表面にぶつかったりすると、粉々になり、鋭い破片が高速で飛び散る可能性があります。
• 医療機器との干渉: 希土類磁石は、最大 30 cm の距離からペースメーカー、インスリン ポンプ、その他の埋め込み型医療機器を無効にしたり再プログラムしたりできます。
• 電子機器とデータ ストレージへの損傷: 強力な磁場により、磁気記憶メディア上のデータが破損したり、ハードドライブ、クレジット カード、特定の時計などの電子機器が損傷したりする可能性があります。
• 摂取の危険性: 子供が飲み込んだ複数の小さな磁石は腸壁を越えて引き付けられ、緊急手術が必要な重篤な内部損傷を引き起こす可能性があります。

ネオジム磁石と他の希土類磁石のどちらを選択するか

動作環境が高温、過酷な腐食を伴う場合、または数十年にわたるメンテナンス不要の信頼性が要求される場合を除き、ほとんどの用途ではネオジムが正しい選択です。

アプリケーション要件に基づいて適切な希土類磁石のタイプを選択するための決定ガイド。

よくある質問: ネオジム磁石と希土類磁石

Q: ネオジム磁石は希土類磁石と同じですか?

ネオジム磁石は希土類磁石の一種ですが、すべての希土類磁石がネオジムであるわけではありません。希土類磁石のカテゴリには、ネオジム (NdFeB) 磁石とサマリウム コバルト (SmCo) 磁石の両方に加え、あまり使用されていないタイプも含まれます。ネオジムは最も一般的で強力なタイプであるため、この用語は同じ意味で使用されることがありますが、同義ではありません。

Q: ネオジムとサマリウムコバルトのどちらが強いですか?

ネオジム磁石 are stronger in terms of raw magnetic energy product — up to 52 MGOe vs about 32 MGOe for samarium cobalt. However, SmCo maintains its strength far better at high temperatures. At operating temperatures above 150°C, SmCo can actually outperform a standard neodymium magnet that has partially demagnetized due to heat.

Q: 希土類磁石はなぜ通常の磁石よりも強力なのでしょうか?

希土類磁石は、ランタニド元素の独特な電子構造により強力です。それらの 4f 電子殻は、大きな磁気モーメントと高い磁気結晶異方性を生成します。これは、磁区が一方向に整列することを強く好み、減磁に抵抗することを意味します。これは、原子レベルの磁気相互作用がはるかに弱いフェライト磁石やアルニコ磁石とは根本的に異なります。

Q: ネオジム磁石は時間の経過とともに磁力を失いますか?

通常の条件下では、高品質のネオジム磁石の磁力の損失は 1 世紀あたり 1% 未満であり、実用的な目的で事実上永久磁石となります。ただし、定格最大値を超える温度、強い逆磁場、または物理的損傷 (粉砕など) にさらされると、急速に減磁する可能性があります。サマリウムコバルトは、減磁率がさらに低く、反対磁場に対する耐性が優れています。

Q: 希土類磁石は家庭で使用しても安全ですか?

小さな希土類磁石は家庭で安全に広く使用されていますが、敬意と注意が必要です。 14 歳未満の子供、ペースメーカー使用者、電子機器から遠ざけてください。 2 つの大きな希土類磁石をサポートなしで決して結合させないでください。吸引力により重大な傷害を引き起こす可能性があります。大きな NdFeB または SmCo 磁石を扱うときは、常に手袋、目の保護具、および磁石の間に非磁性スペーサーを使用してください。

Q: ネオジム磁石はなぜ錆びるのですか?

ネオジム磁石 rust because they contain a high proportion of iron in their NdFeB alloy. Iron oxidizes readily in the presence of moisture and oxygen. Without a protective coating — such as nickel, zinc, or epoxy — an exposed neodymium magnet will begin to corrode and eventually crumble. This is why virtually all commercially sold neodymium magnets include a surface coating, and why SmCo is preferred in permanently wet or corrosive environments.

Q: 希土類磁石はリサイクルできますか?

はい、希土類磁石はリサイクルできますが、そのプロセスは複雑で、世界的にインフラは依然として限られています。リサイクルには通常、磁石材料を脱磁、破砕し、化学処理してネオジムまたはサマリウムを回収して再利用することが含まれます。特にEVモーターや風力タービンなど、レアアース材料の需要が高まるにつれ、レアアース磁石のリサイクルは経済的に実行可能であり、環境面でも重要性が高まっています。

結論: ネオジム磁石と希土類磁石 — 正しい選択

の ネオジム磁石と希土類磁石の比較 問題は最終的にはアプリケーションの詳細に帰着します。ネオジム磁石は、手頃な価格帯で比類のない磁力を提供するため、家庭用電化製品、電気自動車、再生可能エネルギー、および一般産業用途にわたる主要な選択肢となっています。サマリウムコバルト磁石はコストが大幅に高くなりますが、要求の厳しい環境における優れた熱安定性、耐食性、長期信頼性によってその利益を得ています。

大多数のユーザー (モーターを設計するエンジニア、プロジェクトを構築する趣味人、または強力な磁石を必要とする消費者) にとって ネオジムが実質的なデフォルトです 。航空宇宙システム、ダウンホール掘削ツール、または温度が 150°C を超える、または腐食への曝露が避けられない用途の場合、 サマリウムコバルトはその高コストを正当化する .

これらの違いを理解することで、特定の要件に適した希土類磁石を確実に選択でき、性能、耐久性、コストを同等に最適化できます。
