ネオジム磁石はどのように作られるのでしょうか？製造プロセスのステップバイステップガイド

ネオジム磁石は、ネオジム、鉄、ホウ素の精密合金 (Nd₂Fe₁₄B) を高密度に焼結した磁性ブロックに変換し、その後機械加工、コーティング、磁化する粉末冶金プロセスを通じて製造されます。 原鉱石から完成した磁石までのプロセス全体には 8 つの異なる製造段階が含まれており、世界最強の永久磁石の性能を達成するには、それぞれの段階で厳密な温度と雰囲気の制御が必要です。

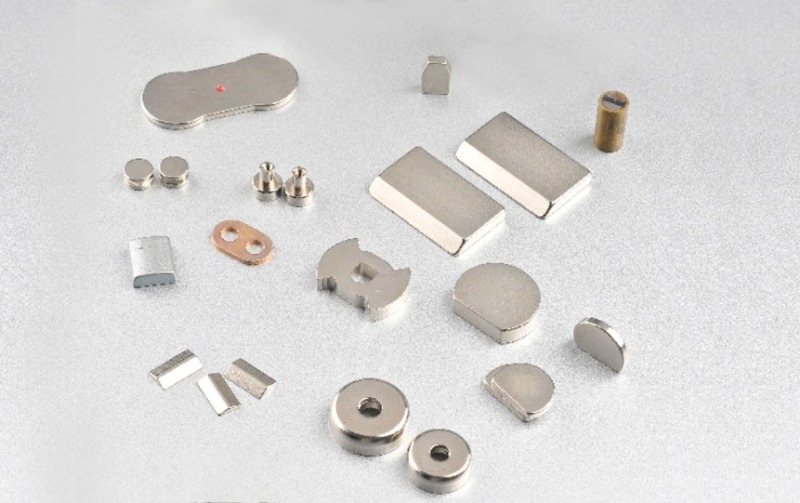

クリックして当社の製品をご覧ください: ネオジム焼結磁石

このガイドでは、次の各ステップについて説明します。 ネオジム磁石はどのように作られるのか 、各段階がなぜ重要なのか、さまざまなグレードがどのように比較されるのか、モーター、センサー、スピーカー、風力タービン、医療機器などの重要なコンポーネントを調達する際にエンジニアとバイヤーが知っておくべきことについて説明します。

ネオジム磁石の原料は何ですか?

すべてのネオジム磁石の基礎を形成する 3 つの主要元素、ネオジム (希土類金属)、鉄、ホウ素が金属間化合物 Nd₂Fe₁₄B に結合します。 元素比を正確に正しく設定することは交渉の余地がありません。ネオジム含有量の 1% の偏差でも、磁石の最大エネルギー積 (BHmax) が 5 ～ 10% 変化する可能性があります。

コア合金要素

• ネオジム(Nd) — 通常、重量で 29 ～ 32%。主にバストネサイトとモナザイト鉱石から採取されます。ハード磁気相を提供します
• 鉄(Fe) — 64 ～ 66 重量％。高飽和磁化を提供し、合金の構造マトリックスを形成します。
• ホウ素(B) — 重量で約 1%。高い保磁力に不可欠な正方晶系の結晶構造を安定化します。

性能を向上させる添加剤

高級ネオジム磁石には、追加の希土類元素と遷移金属が組み込まれており、高温保磁力と耐食性が向上しています。

• ジスプロシウム (Dy) / テルビウム (Tb) — 高温での保磁力を高めるために 0.5 ～ 5% 添加。 120℃以上で動作するEVモーターの磁石にとって重要
• コバルト(Co) — キュリー温度を改善し、磁気出力の温度感度を低下させます
• アルミニウム（Al）、銅（Cu）、ガリウム（Ga） — 焼結気孔率を低減し、耐食性を向上させる粒界工学添加剤
• プラセオジム (Pr) — 大幅な性能を犠牲にすることなくコストを削減するために、ネオジム含有量の一部を置き換えることがよくあります（「NdPr 合金」を形成します）。

ネオジム磁石はどのように作られるのでしょうか？ 8段階の製造プロセス

ネオジム磁石の製造は、合金溶解、ストリップ鋳造、水素分解、ジェットミリング、プレス、焼結、機械加工、表面コーティングの 8 つの制御された段階で構成される焼結粉末冶金ルートに従い、その後に最終磁化が続きます。

ステージ 1 — 合金の溶解とストリップ鋳造

正確に計量された原材料は、真空誘導炉内で次の温度で一緒に溶解されます。 1,350℃と1,450℃ 。真空環境 (圧力 0.1 Pa 以下) により、反応性ネオジム成分の酸化が防止されます。次に、溶融した合金は、次の方法を使用して急速に凝固します。 ストリップキャスティング技術 : 溶融物は水冷回転銅ローラー上に注がれ、細かく均質な微細構造を持つ薄いフレーク (厚さ 0.2 ～ 0.4 mm) が生成されます。

ストリップ鋳造は、アルファ鉄 (α-Fe) 遊離相の生成を 80% 以上削減し、完成した磁石の残留磁気を直接的に高めるため、従来のブックモールド鋳造に取って代わりました。 103 ～ 104 °C/秒の冷却速度が達成され、目的の Nd2Fe14B 粒子構造が固定されます。

ステージ 2 — 水素降下 (HD)

鋳造合金フレークは 200 ～ 300°C の水素ガスにさらされると、材料が水素を吸収し、自然に破壊して粗い粉末になります。 — 水素崩壊と呼ばれるプロセス。 Nd リッチな粒界相は水素を優先的に吸収し、粒界に沿って選択的な脆性亀裂を引き起こします。

このステップは、機械的破砕によって引き起こされる汚染や熱を導入することなく脆性合金を安全に破壊するため、非常に重要です。得られた HD パウダーの粒径は 100 ～ 500 µm で、すぐに微粉砕できます。

ステージ 3 — ジェットミリング

HD パウダーはジェット ミルに供給され、そこで高速の窒素またはアルゴン ガス流が粒子を超音速まで加速し、粒子間衝突を引き起こして材料を平均粒径 3 ～ 5 μm まで粉砕します。

粒度分布は最終的な磁石の単磁区粒子の数を決定するため厳密に制御され、保磁力 (Hcj) は単磁区粒子密度に直接比例します。特大の粒子 (>10 µm) には複数の磁区が含まれており、保磁力が低下します。小さすぎる粒子 (<1 µm) は反応性が高すぎるため、容易に酸化します。ネオジムを多く含む粉末の表面酸化を防ぐため、粉砕雰囲気中の酸素含有量は 50 ppm 以下に保たれます。

ステージ 4 — 磁場プレス (配向と圧縮)

微粉末は、1.5 ～ 2.5 テスラの強力な印加磁場内で圧粉成形され、各粉末粒子の c 軸が磁場の方向と平行に整列し、異方性配向が固定され、ネオジム磁石に優れた性能が与えられます。

次の 2 つのプレス方法が使用されます。

• 磁場中での金型プレス（軸方向または横方向） — 最も一般的です。 100 ～ 200 MPa の圧縮圧力を加えます。ニアネットシェイプのブロックまたはディスクを生成します
• 静水圧プレス（ウェットバッグCIP） — スラリー中に懸濁した粉末を 200 ～ 300 MPa で静水圧加圧します。複雑な形状でもより高いグリーン密度とより優れた配向均一性を実現します

この段階の圧粉体の密度は約 3.5 ～ 4.0 g/cm3 で、理論密度の 7.5 g/cm3 よりはるかに低く、機械的に壊れやすいです。焼結前の酸化を避けるために、不活性雰囲気中で取り扱う必要があります。

ステージ 5 — 真空焼結とアニーリング

焼結は最も重要な熱ステップです。圧粉体は真空炉内で 1,050 ～ 1,100°C で 2 ～ 5 時間加熱され、液相焼結が引き起こされ、圧縮体が理論密度の 99% 以上まで緻密化されます。

焼結中、Nd に富む液相 (融点 ~665°C) が粒界を濡らし、毛細管現象によって粒子を引き寄せます。この緻密化により粒子間の多孔性がなくなり、薄く連続した Nd リッチな粒界相に囲まれた Nd₂Fe₁₄B 粒子 (平均直径 5 ～ 10 μm) の微細構造が生成され、この構造が高い保磁力を可能にします。

焼結後、部品は 2 段階のアニール処理を受けます。最初は 900°C で 1 ～ 2 時間、次に 500 ～ 600°C で 1 ～ 3 時間です。低温でのアニールにより粒界組成が最適化され、焼結したままの部品と比較して保磁力が 10 ～ 20% 増加します。

ステージ 6 — 機械加工とスライス

焼結ネオジム磁石ブロックは非常に硬く (ビッカース硬度 ~570 HV) 脆いため、すべての成形は従来の機械加工ではなく、ダイヤモンド研削、ワイヤー EDM、またはマルチワイヤー スライスによって実行されます。

クーラント内で稼働するダイヤモンド コーティングされたスライシング ホイールは、ブロックをディスク、セグメント、円弧、または精密グレードで公差 ±0.05 mm のカスタム プロファイルに切断します。切断すると微細な磁気粉塵が発生しますが、これを回収してリサイクルします。エッジは面取りされており、コーティングおよび組み立て時の欠けのリスクを軽減します。

ステージ 7 — 表面コーティングと腐食保護

裸のネオジム磁石は周囲条件で急速に腐食します。Nd が豊富な粒界相は水分や酸素と反応し、数日以内に表面剥離を引き起こします。そのため、完成したすべての磁石には少なくとも 1 つの保護コーティングが施されます。

表 1: ネオジム磁石の表面コーティングの厚さ、耐食性、動作温度、および用途の適合性による比較。

ステージ 8 — 磁化

ネオジム磁石は、製造の最終段階で、磁石の保磁力をはるかに上回る 3 ～ 5 テスラのパルス磁場にコーティング部品をさらすことによって磁化され、すべての磁区が意図した方向に平行に整列します。

強力に磁化された部品は鉄の破片を引き寄せ、生産環境で扱うのは危険であるため、磁化は最後に (機械加工とコーティング後) 実行されます。コンデンサー放電マグネタイザーは、特定の磁石の形状に合わせて設計されたカスタム巻きコイル固定具を介してミリ秒持続パルスを送信します。部分的な磁化 (リング磁石の多極パターンなど) は、セグメント化されたコイル アレイを使用して実現されます。

利用可能なネオジム磁石のグレードとその違いは何ですか?

ネオジム磁石のグレードは、最大エネルギー積 (MGOe では BHmax) の後に高温保磁力能力を示す文字の接尾辞が付けられ、標準 (接尾辞なし) から H、SH、UH、EH、最も熱的に安定したグレードの AH までの範囲で指定されます。

表 2: エネルギー積、残留磁束密度、最高動作温度、重希土類含有量、用途別のネオジム磁石のグレード比較。

焼結ネオジム磁石は接着ネオジム磁石とどう違うのですか?

焼結ネオジム磁石は、結合グレードの最大 3 倍の磁気エネルギー積を提供しますが、より単純な形状に限定されます。ボンド磁石は、機械加工の無駄のない複雑な網目形状の部品と引き換えに、磁気性能を犠牲にします。

結合ネオジム磁石は、急速急冷した NdFeB 粉末 (粒子サイズ 50 ～ 200 μm) をポリマー結合剤 (通常はナイロン、PPS、またはエポキシ) と混合し、その混合物を最終形状に圧縮成形または射出成形することによって製造されます。粉末はランダムに配向している（等方性）ため、BHmax 値は、異方性焼結グレードの 35 ～ 52 MGOe と比較して、わずか 8 ～ 12 MGOe に達します。

表 3: 主要な性能と製造特性における焼結ネオジム磁石と接着ネオジム磁石の直接比較。

ネオジム磁石の製造において品質管理が非常に重要なのはなぜですか?

規格外のネオジム磁石のバッチが 1 つあると、現場でモーターの減磁が発生する可能性があり、保証請求や組み立ての手直しに磁石自体の 10 ～ 100 倍の費用がかかります。そのため、厳格な品質管理が製造プロセスの商業的に最も重要な側面となります。

すべての製造ロットに対して実行される標準的な品質管理テストには、次のものが含まれます。

• 磁気特性試験（BHカーブ） — IEC 60404-5 / MMPA 規格に基づく Br、Hcb、Hcj、および BHmax のヒステリシスグラフ測定
• 寸法検査 — 図面公差に対する CMM または光学コンパレータの検証 (焼結グレードの場合は通常 ±0.05 mm)
• 塩水噴霧試験 (ASTM B117) — コーティングの耐食性は 35°C、5% NaCl 雰囲気で検証
• コーティング密着性 (クロスカットテスト、ISO 2409) — 機械的ストレス下でもコーティングの完全性を保証します
• 高温老化試験 — 磁石を定格最高温度で 100 時間保持。磁束損失は 5% 未満に維持する必要があります
• XRF/ICP化学分析 — 指定された希土類含有量の±0.5%以内の合金組成を確認
• 密度測定 — アルキメデス法。 7.40 g/cm3 未満の密度は、焼結グレードの気孔率が許容できないことを示します

現在のネオジム磁石の製造方法はどのような革新によって形成されているのでしょうか?

粒界拡散 (GBD) 技術、重希土類削減戦略、磁石アセンブリの積層造形という 3 つの主要な革新がネオジム磁石製造を再定義しています。

粒界拡散 (GBD)

GBD は、商業的に最も重要な最近のイノベーションです。ジスプロシウムまたはテルビウムを合金全体に均一に混合する代わりに、Dy/Tb フッ化物または酸化物コーティングを磁石表面に塗布し、800 ～ 950°C で粒界に沿って拡散させます。重希土類元素は必要な場所、つまり粒子表面に正確に集中し、従来の混合方法よりもジスプロシウムの使用量を 50 ～ 70% 削減しながら保磁力を 30 ～ 50% 高めます。ジスプロシウムの供給制限に直面している EV メーカーにとって、この改善は変革をもたらします。

低重希土類元素配合物またはゼロ重希土類配合物

ネットゼロのジスプロシウム磁石を対象とした研究プログラムは、粒子サイズが 3 µm 未満までの微細化によって進歩しています。より微細な単一ドメイン粒子は、ジスプロシウムを使用せずに最高 120°C の温度で 25 kOe を超える Hcj 値を達成できます。これは、多くの EV モーター設計に十分です。焼結の代替手段である熱間変形処理では、粒径 200 ～ 400 nm のナノ結晶微細構造が生成され、従来の焼結では不可能な保磁力値が可能になります。

積層造形と結合した複雑な形状

NdFeB ポリマー複合材料のバインダー ジェッティングと押出ベースの 3D プリンティングにより、ハルバッハ配列、セグメント化されたリング、トポロジー最適化されたモーター ローターなど、従来の機械加工では製造不可能な複雑な磁石形状が製造できるようになりました。現在、磁気エネルギー製品は 8 ～ 15 MGOe にすぎませんが、異方性印刷磁石 (印加磁場による印刷中に粒子を整列させる) の継続的な開発により、今後 5 年以内に値が 20 MGOe を超えると予想されます。

FAQ: ネオジム磁石の作り方

結論

理解する ネオジム磁石はどのように作られるのか 正確な合金化学からストリップキャスティング、水素剥離、ジェットミリング、磁場プレス、真空焼結、機械加工、コーティング、最終磁化に至るまで、エンジニア、調達チーム、製品設計者は、より賢明な調達決定を下し、より適切な仕様を作成し、自信を持って性能障害のトラブルシューティングを行うことができます。

製造プロセスは容赦のないものです。粉砕段階での酸素汚染、焼結中の 10°C の偏差、またはコーティングの厚さの不足が、磁石の購入価格の数倍に相当する現場での故障に直接つながる可能性があります。同様に、粒界拡散やダイリーン配合などのイノベーションにより、達成可能なものは急速に変化しており、パフォーマンスを維持または向上させながらサプライチェーンのリスクを軽減しています。

電気自動車、風力タービン、ロボット工学、医療機器からの需要が重希土類元素の供給を上回り続ける中、製造プロセスとその背後にある材料科学の両方が注目されています。 ネオジム磁石 予見可能な将来においても、先進製造業において最も戦略的に重要なトピックの一つであり続けるでしょう。
