スピーカーの磁石は、電気信号を物理的な音波に変換する中心的なエネルギー変換コンポーネントです。 磁石がないとスピーカードライバーは空気を動かすことができず、音が出ません。磁石の種類、サイズ、材質は、スピーカーの効率、周波数応答、歪みレベル、熱安定性を直接決定します。プロ仕様のスピーカー キャビネットのドライバーを指定するオーディオ エンジニアであっても、ヘッドフォンを評価する消費者であっても、ポータブル Bluetooth デバイスのコンポーネントを選択する製品デザイナーであっても、スピーカーのマグネットを理解することは、必要な音響性能を達成するための基礎となります。

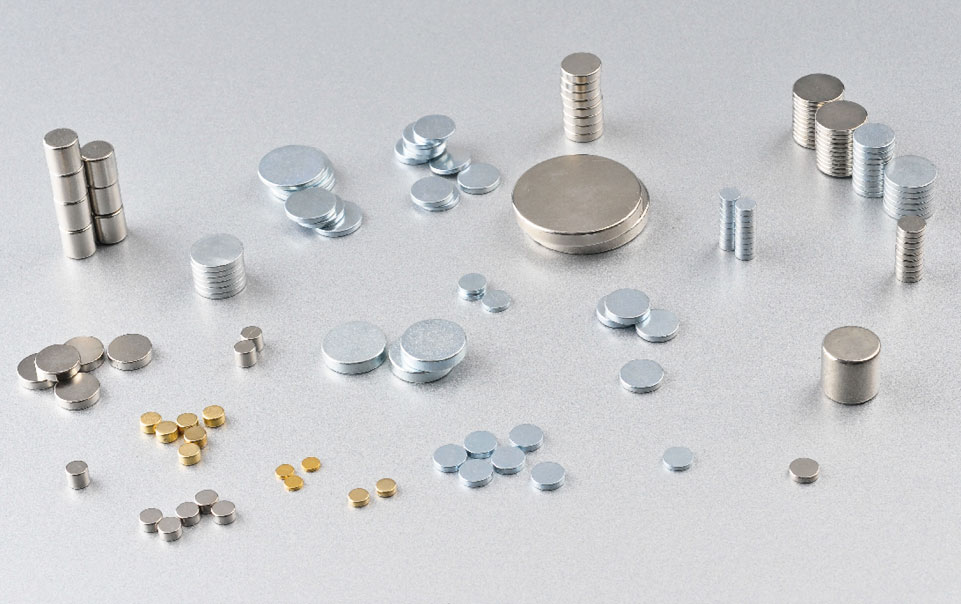

クリックして当社の製品をご覧ください: ネオジム焼結磁石
1. スピーカーの磁石の仕組み
スピーカーの磁石は、交流オーディオ電流を流すボイスコイルが変動力を生成する静磁場を生成することによって機能し、コーンまたは振動板を駆動して音を再生します。 この動作原理は、動電力学または可動コイル原理として知られ、1925 年に初めて商品化され、今日でも主要なスピーカー技術となっています。
すべてのダイナミック スピーカーにおける基本的なイベントのシーケンスは次のとおりです。
- オーディオアンプは、フォーマーの周りに巻かれた円筒形のワイヤーコイルであるボイスコイルに交流電気信号を送ります。
- ボイスコイルは磁気回路の狭いギャップ内に位置し、最も高い磁束密度(テスラまたはガウスで測定)の領域に正確に配置されます。
- フレミングの左手の法則によれば、コイル内の電流と磁場の相互作用によって、スピーカーの軸に沿った力、つまりローレンツ力が発生します。
- オーディオ信号の極性と振幅が交互に変わると、コイルと付属のコーンが前後に動き、周囲の空気を圧縮して希薄化させて音圧波を生成します。
永久磁石の役割は、ボイスコイルのギャップ内に強力で安定した均一な磁場を維持することです。磁界が強いということは、単位電流あたりの力が大きくなることを意味し、これは直接的に感度の向上につながります(1 メートルで 1 ワットあたりの dB SPL で測定)。一般的な高品質ネオジム スピーカー マグネット システムは、次のギャップ磁束密度を達成します。 1.2~2.0テスラ 、同様の物理的サイズの従来のフェライト システムの 0.8 ~ 1.2 テスラと比較して。
2. どのようなタイプのスピーカーマグネットが利用可能ですか?
商業的に使用されている主なスピーカー マグネット材料は、フェライト (セラミック)、ネオジム (NdFeB)、アルニコ、およびサマリウム コバルト (SmCo) の 4 つです。 それぞれが異なる磁気特性、熱特性、経済特性を備えており、さまざまなスピーカー設計や市場セグメントに適しています。
2.1 フェライト (セラミック) スピーカー マグネット
フェライト磁石は、世界中で最も広く使用されているスピーカー マグネットの種類であり、生産されるすべてのスピーカー ドライバーの推定 60 ~ 65% を量産しています。 ストロンチウムまたはバリウムフェライトで作られたこれらの磁石は脆く、重く、中程度の磁束密度(0.35 ~ 0.43 テスラ残留磁束)を生成しますが、非常に低コスト(通常は同等のネオジム磁石の価格の 5 分の 1 以下)であるため、重量が重要な制約ではないホーム オーディオ、自動車、家電スピーカーのデフォルトの選択肢となっています。
- 残留磁束密度 (Br): 0.35 ~ 0.43 T
- 保磁力 (Hcj): 150 ~ 280 kA/m
- 最高動作温度: 250℃
- 相対コスト指数: 1x (ベースライン)
- 耐食性:優れています(塗装不要)
2.2 ネオジム (NdFeB) スピーカー マグネット
ネオジム スピーカー磁石は、永久磁石材料の中で最も高いエネルギー密度を実現し、同等以上の音響出力で劇的に小型軽量のスピーカー設計を可能にします。 NdFeB 磁石は、フェライト 磁石と同じボイス コイル ギャップ磁束を、重量の約 5 分の 1、体積の 3 分の 1 で生成できます。この特性により、ネオジムは、プロ仕様のオーディオ ドライバー、ヘッドフォン、イヤフォン、ポータブル スピーカー、および重量やサイズに制限があるあらゆる用途において有力な選択肢となっています。
- 残留磁束密度 (Br): 1.0 ~ 1.45 T (グレードによる)
- 保磁力 (Hcj): 875 ~ 2,400 kA/m
- 最高動作温度: 80 ~ 200 °C (グレードによる。標準グレードは N35 ~ N52、高温グレードは SH、UH、EH、AH)
- 相対コスト指数: 5 ~ 10 倍のフェライト
- 耐食性: コーティングなしでは劣ります。通常、Ni-Cu-Ni またはエポキシでコーティング
ネオジム スピーカー マグネットの重要な制限は温度感度です。保磁力は 80 °C を超えると大幅に低下し、高出力動作が続くと標準グレードでは不可逆的な減磁が発生する可能性があります。高温ネオジム グレード (SH、UH、EH) にはジスプロシウムまたはテルビウムが添加されており、熱安定性が 150 ~ 200 °C まで拡張されていますが、追加コストがかかります。
2.3 アルニコスピーカーマグネット
アルニコ (アルミニウム - ニッケル - コバルト) スピーカー マグネットは、その独特の音響特性により、特にギター スピーカーやヴィンテージの Hi-Fi ドライバーでオーディオ コミュニティで高く評価されていますが、現代の製造では主にフェライトやネオジムに取って代わられています。 アルニコ磁石は保磁力が比較的低いため、強力な外部磁場または高出力動作時のスピーカー自身のボイスコイル磁場によって部分的に磁化される可能性があります。これは「磁束変調」として知られる現象です。多くのオーディオファンは、この特性が、特にギターアンプ用途において、音楽的に心地よい、温かみのある圧縮された音質に寄与していると主張しています。
- 残留磁束密度 (Br): 0.7 ~ 1.35 T
- 保磁力 (Hcj): 50 ~ 160 kA/m (非常に低い)
- 最高動作温度: 450 ~ 540 °C
- 相対コスト指数: 3 ~ 6x フェライト
- 耐食性:優れています
2.4 サマリウムコバルト (SmCo) スピーカーマグネット
サマリウム コバルト スピーカー マグネットは、あらゆる種類のマグネットの中で高磁気エネルギー、温度安定性、耐食性の最良の組み合わせを提供しますが、コストが高くつくため、その使用は特殊なプロ用および軍用オーディオ アプリケーションに限定されます。 SmCo 磁石は 300 ~ 350 °C まで磁気特性を維持し、表面コーティングなしでも本質的に耐食性を備えているため、海洋音響システム、航空宇宙インターコム ドライバー、高温のステージ条件で動作する高出力プロフェッショナル モニターなどの極限環境で使用されるスピーカーに最適です。
- 残留磁束密度 (Br): 0.85 ~ 1.15 T
- 保磁力 (Hcj): 1,200 ~ 3,200 kA/m
- 最高動作温度: 300 ~ 350 °C
- 相対コスト指数: 15 ~ 25x フェライト
- 耐食性:優れています(塗装不要)
3. どのスピーカーのマグネット素材が最も優れた性能を発揮しますか?
単一のスピーカーの磁石材料が普遍的に最適であるということはありません。パフォーマンスのリーダーシップは、優先される特定の基準によって決まります。 ネオジムはエネルギー密度と重量効率で優れています。フェライトはコストと熱信頼性の面でリードしています。アルニコはヴィンテージのサウンドキャラクターをリードします。サマリウムコバルトは極限環境での耐久性をリードします。以下の表は、スピーカーの設計に最も関連するパラメーター全体で 4 つの素材すべてを並べて比較したものです。
| プロパティ | フェライト | ネオジム (NdFeB) | アルニコ | サマリウムコバルト |
| エネルギー密度 (MGOe) | 3~4.5 | 33–52 | 5~10 | 16–32 |
| 最大。動作温度 | 250 °C | 80~200℃ | 450~540℃ | 300~350℃ |
| 重量 (相対) | 高 | 非常に低い | 中等度 | 低い |
| 耐食性 | 素晴らしい | 悪い(コーティングが必要) | 良い | 素晴らしい |
| 相対コスト | 1x (最低) | 5~10x | 3~6倍 | 15~25倍 |
| 一般的なスピーカーの使用方法 | ホームオーディオ、自動車、PA | ヘッドフォン、プロオーディオ、ポータブル | ギターアンプ、ビンテージハイファイ | 航空宇宙、海洋、軍事 |
| ソニックキャラクター | 中立的、制御的 | 高速、詳細、拡張された高音域 | 暖かく、圧縮された、音楽的な | ニュートラル、安定、正確 |
表 1: エネルギー密度、熱性能、耐食性、コスト、一般的なオーディオ用途における 4 つの主要なスピーカー マグネット材料の並べて比較。
4. 磁石のサイズと強度がオーディオ品質に重要な理由
より強力なスピーカーマグネットは、感度を直接高め、高出力時の歪みを低減し、低音過渡制御を改善します。これらはすべて、スピーカーのパフォーマンスにおける目に見える、耳に聞こえる改善です。 磁石の性能と音響出力の関係は、Bl 積 (磁束密度 B (テスラ) と磁界内のボイス コイル ワイヤの長さ l (メートル) の積) によって決まります。 Bl が高いほど、アンペアあたりの力が大きくなることを意味します。これは次のようになります。
- より高い感度: Bl = 12 T・m のスピーカーは、他のすべてが等しい場合、同じ入力電力で Bl = 6 T・m のスピーカーよりも約 3 dB 高い出力を生成します。実際には、3 dB は、半分のアンプ出力で同じ知覚音量を意味します。
- 低次高調波歪み: より強力な磁石により、ボイスコイルの移動の直線部分内でボイスコイルがよりしっかりと制御され、高調波歪みを生成する非線形偏位が減少します。定格出力で 0.5% 未満の THD を目標とするプロフェッショナル向けウーファーには、通常、15 ~ 22 T·m の Bl 値が必要です。
- より優れた過渡応答: 磁石の電磁減衰 (Q 係数、具体的には Qes によって測定) は、過渡的な衝撃の後にコーンがどのくらい早く動きを停止するかを制御します。 Bl を高くすると Qes が減少し、低音が引き締められ、パーカッシブでアタックの速いサウンドの再現が向上します。
- パワーハンドリングの向上: 磁界が強くなると、磁束飽和が発生する前にボイスコイルに多くの電流が流れることができ、スピーカーの熱的および機械的出力の制限が増加します。
4.1 磁気回路とギャップの設計
磁石だけがギャップ磁束密度を決定するわけではありません。磁気回路全体 (磁極プレート、トッププレート、ギャップ形状) の設計も同様に重要です。 スピーカー メーカーは、有限要素解析 (FEA) 磁気シミュレーション ソフトウェアを使用して回路形状を最適化し、周囲の構造への漏れを最小限に抑えながら、最大の磁束がボイス コイル ギャップに流れるようにします。適切に設計されたフェライト磁気回路は、設計が不十分なネオジム システムよりも優れた性能を発揮する可能性があり、磁石材料の選択のみよりもシステム全体の設計が重要であることが強調されています。
ベント付きポールピース (ポールピースと磁石を貫通する中央の穴) は、ボイスコイル背後の空気圧縮を軽減し、磁気アセンブリの熱抵抗を下げるために、最新の高出力ドライバーで使用されています。この設計機能は、ギャップ内に配置された銅製ショート リング (ファラデー リング) と組み合わせることで、中音域および高音域の上部でのインダクタンスの非直線性と相互変調歪みをさらに低減します。
5. スピーカーマグネットがさまざまな用途でどのように使用されるか
スピーカーのマグネットの選択は、各市場セグメントの重量、コスト、電力、環境条件の優先順位の違いにより、アプリケーション カテゴリによって大きく異なります。
5.1 家庭用ホームオーディオスピーカー
フェライト磁石は、ホーム オーディオのウーファー、ミッドレンジ ドライバー、およびほとんどのブックシェルフおよびフロアスタンディング スピーカーの設計の大半を占めています。一般的な 6.5 インチ (165 mm) のホーム オーディオ ウーファーには、重さ 450 ~ 800 グラムのフェライト磁石が使用されています。固定フロアキャビネットでは磁石の重量は問題になりません。フェライトのコスト上の利点は、年間数十万ユニットの生産量では顕著です。
5.2 プロフェッショナルおよびスタジオモニタースピーカー
プロのスタジオ モニターや PA システム ドライバーでは、特にツイーターや高出力ミッドレンジ コンプレッション ドライバーにおいて、ネオジム スピーカー マグネットの使用が増えています。ネオジムを搭載した 15 インチのプロフェッショナル ウーファーの重量は、同等のフェライト モデルの 11 ~ 13 kg に比べてわずか 6 kg です。これは、機材をトラックに積み込み、ライン アレイを装備するツアー エンジニアにとって、軽量化は非常に重要です。
5.3 ヘッドフォンとインイヤーモニター
事実上、最新のダイナミック ヘッドフォン ドライバーはすべてネオジム スピーカー マグネットを使用しています。 40 mm ヘッドフォン ドライバーの小型化されたボイス コイル ギャップ形状では、適切な感度 (通常 95 ~ 110 dB SPL/mW) を達成するために可能な限り高い磁束密度が必要です。高級ヘッドフォンドライバーに使用されているネオジム磁石の総重量はわずか 2 ~ 5 グラムですが、1.5 T 以上のギャップ磁束密度を生成します。
インイヤー モニターや補聴器で使用されるバランスド アーマチュア トランスデューサーも高精度のネオジム磁石に依存していますが、コイルが直線的に移動するのではなく、アーマチュアが磁界内で屈曲するという根本的に動作形状が異なります。
5.4 車載用スピーカー
自動車用スピーカーはこれまで、ほぼ独占的にフェライト マグネットを使用していましたが、電気自動車への移行により、高級 OEM オーディオ システムでのネオジム スピーカー マグネットの採用が増加しました。重量の削減は電気自動車の航続距離に大きく貢献しており、フル 12 スピーカーの車両システムでフェライト ドア スピーカーをネオジム同等品に置き換えることで、オーディオ システムの総重量を 3 ~ 5 kg 削減できます。これは、小さいながらも効率への定量的な貢献です。
5.5 ポータブルおよびワイヤレススピーカー
ポータブル Bluetooth スピーカーとサウンドバーは、一律にネオジム スピーカー磁石に依存しています。これらのデバイスにおける音響上の課題は、数十立方センチメートルのキャビネット容積内で、直径 40 ~ 90 mm のドライバーから有意な低音の拡張と出力を実現することです。このような制約された物理フォーマットで使用可能な感度に必要な Bl 製品を実現できるのは、ネオジムの並外れたエネルギー密度だけです。
5.6 ギターアンプスピーカー
ギター スピーカーは、アルニコ スピーカー マグネットがフェライトと並んで大きな市場シェアを保持している、数少ない大量生産用途の 1 つです。アルニコを装備したギター スピーカーは、多くのギタリストが「タッチ応答性」と表現する高いドライブ レベルでのサグとコンプレッション動作を伴います。ボイス コイルに高い電流が流れると磁石が部分的に消磁し、磁束が減少し、多くの人が音楽的表現力があると考える自然なダイナミック コンプレッションを生み出します。対照的に、フェライト ギター スピーカーは、ダイナミックな一貫性と効率性を維持する傾向があります。
| アプリケーション | ドミナントマグネットタイプ | 主な理由 | 一般的なドライバーのサイズ |
| ホームオーディオウーファー | フェライト | コスト、重量は重要ではない | 130~300mm |
| プロのPAドライバー | ネオジム | 軽量化、高Bl | 200~460mm |
| ヘッドフォン(ダイナミック) | ネオジム | 小型化・高感度化 | 30~50mm |
| ポータブルBluetoothスピーカー | ネオジム | サイズと重量の制限 | 40~90mm |
| ギターアンプ・スピーカー | アルニコ / Ferrite | ソニックのキャラクター/コスト | 200~300mm |
| 航空宇宙・海洋 | サマリウムコバルト | 温度と耐食性 | 50~150mm |
表 2: アプリケーション カテゴリ別のスピーカー マグネット タイプの選択。各市場セグメントの主要なマグネット材料、主な選択根拠、および一般的なドライバー サイズ範囲を示します。
6. 設計に適したスピーカー マグネットを選択する方法
最適なスピーカー マグネットを選択するには、対象となる Bl 製品、動作温度範囲、物理的エンベロープ、規制環境、予算という 5 つの設計パラメータを体系的に評価する必要があります。
ステップ 1 — ターゲット BL 製品を定義する
Thiele-Small パラメータ モデリングを使用して、感度、電力処理、および周波数応答の目標に必要な最小 Bl を確立します。エントリーレベルの消費者向けスピーカーは通常、6 ~ 9 T·m の Bl をターゲットとしています。プロのドライバーは 12 ~ 22 T·m を目標としています。次に、磁気回路シミュレーションにより、利用可能な物理的エンベロープ内でこの B1 を達成するために必要な磁石の形状を決定する必要があります。
ステップ 2 — 熱バジェットを確認する
高出力ドライバーのボイスコイルの動作温度は、継続使用中に 200 °C を超えることがあります。標準的なネオジム グレード (N35 ~ N52) は 80 °C を超えると不可逆的な減磁を起こします。常に高温グレードを指定してください (プロフェッショナルドライバーの場合は最小 SH、高出力サブウーファーの場合は UH または EH)。フェライトとアルニコは本質的に熱安定性が高いため、ドライバーの熱設計を厳密に検証できない場合には、より安全な選択肢となります。
ステップ 3 — 物理エンベロープを評価する
自動車のドアパネル、ポータブル機器、スリムなサウンドバーなど、スピーカーの外径や奥行きが制限されている場合、実用的な選択肢はネオジムだけです。同等のネオジムと同じ物理体積を占めるフェライト磁石は、磁気エネルギーが約 8 分の 1 であるため、適切な感度が達成できなくなります。
ステップ 4 — サプライチェーンと規制リスクを考慮する
ネオジムは希土類元素であり、世界のネオジム生産量の約 60 ~ 70% が単一国から供給されており、サプライチェーン集中リスクが生じています。ネオジムスピーカー用マグネットを大量に調達するメーカーは、複数のサプライヤーの資格を維持し、貿易政策の展開を監視する必要があります。フェライト磁石は世界的に多様な供給基盤を持ち、地政学的リスクが大幅に低くなります。
ステップ 5 — 試作と測定
磁石の仕様を選択したら、レーザー ドップラー振動計またはインピーダンス アナライザを使用して、プロトタイプ ドライバを完全な Thiele-Small パラメータ セットに対して測定する必要があります。検証する主要な測定パラメータには、複数のドライブ レベルでの Bl、Qes、Qts、共振周波数 (Fs)、およびボイス コイル インダクタンス (Le) が含まれており、意図した動作範囲全体での直線性が確認されます。
7. FAQ: スピーカーマグネットに関するよくある質問
Q: スピーカーのマグネットが大きいほど、常に音が良くなりますか?
必ずしもそうとは限りません。磁石が大きくなると利用可能な総磁気エネルギーが増加しますが、音響的に重要なのはボイスコイルギャップの磁束密度であり、磁石の体積だけではなく磁気回路全体の設計によって決まります。コンパクトでよく設計されたネオジム回路は、大型だが非効率なフェライト アセンブリよりも常に優れた性能を発揮します。一定のギャップ磁束密度を超えると、磁石のサイズがさらに大きくなると、音響リターンが減少し、不必要なコストと重量が追加されます。
Q: スピーカーの磁石は時間の経過とともに強度が弱まることがありますか?
通常の動作条件下では、スピーカーの永久磁石は非常に安定しており、製品の寿命にわたって初期磁化の 99% 以上を保持します。減磁は特定の悪条件下でのみ発生します。つまり、定格最大値を超える温度への継続的な曝露(最も一般的なのは、アンプのクリッピングによるネオジムグレードの過熱)、反対の強い外部磁界への曝露、または物理的な衝撃や破損です。フェライト磁石やアルニコ磁石は、熱減磁に対する耐性が比較的高いです。
Q: ネオジム スピーカーの磁石は他の電子機器の近くに置いても安全ですか?
ネオジム スピーカーの磁石は、局所的に強力な磁場を生成し、近くにある磁気記憶媒体、クレジット カード ストリップ、補聴器、ペースメーカーに干渉する可能性があります。通常の使用における一般的な距離では、民生用スピーカーには重大なリスクはありません。ただし、大型ネオジムモーターアセンブリを使用した高出力プロフェッショナルスピーカーシステムは、隣接する敏感な機器を意識して配置する必要があります。シールドされた磁気回路設計 (一次側の後ろに 2 番目のバッキング磁石を使用) により、外部漂遊磁場の漏洩が無視できるレベルに減少します。
Q: 外部磁石と内部磁石 (内部) スピーカーの設計の違いは何ですか?
従来の(外部磁石)スピーカーでは、磁石がポールピースの外側にあり、ドライバーの後部に見えるカップ状のモーターアセンブリを形成します。内部磁石 (または内部磁石) 設計では、磁石はボイス コイル ギャップ構造の内側に配置されたリングまたはディスクです。内部磁石の設計は、同軸スピーカーや車載スピーカーで一般的であり、フラッシュ型の薄型リアモーターが有利です。各トポロジの音響性能は、磁石の物理的な位置ではなく、磁気回路の最適化に依存します。
Q: フェライト スピーカー マグネットはネオジム スピーカー マグネットとは音が異なりますか?
2 つのスピーカーが同一の Thiele-Small パラメータ (同じ Bl、同じ Qes、同じ Fs) で設計され、二重盲検 ABX リスニング テストで測定された場合、訓練を受けた聴取者は音質だけでフェライトとネオジムを確実に区別することはできません。実際の比較で認識される違いは、ほとんどの場合、磁石材料自体ではなく、Bl 直線性、ボイスコイル インダクタンス管理、または熱圧縮挙動の違いに遡ります。フェライト システムとネオジム システムの間の測定可能および聴覚的な違いは、材料の違いではなく、エンジニアリングの違いです。
Q: スピーカー用マグネットはどのように製造されていますか?
フェライト スピーカー マグネットは、酸化鉄と炭酸ストロンチウムまたは炭酸バリウムの混合物を 1,200 ~ 1,300 °C の温度で焼結し、最終寸法まで研削して磁化することによって製造されます。焼結ネオジム磁石は粉末冶金によって製造されます。NdFeB 合金はジェットミルで微粉末になり、磁場中でプレスされて結晶方向を揃え、焼結され、最終寸法に機械加工され、表面コーティング (通常はニッケル) され、最後にパルス電磁石で磁化されます。どちらのプロセスでも、高い生産量での厳しい寸法公差と一貫した磁気特性が可能になります。
結論: 適切なスピーカー マグネットの選択は技術的な決定です
スピーカーの磁石は交換可能な商品ではありません。磁石の種類、グレード、回路形状の選択は、スピーカーができることとできないことを直接定義する、重要なエンジニアリング上の決定です。 フェライトは、重量に制約がない、コスト重視の定置用途には依然として合理的な選択肢です。サイズ、重量、またはピーク感度の要件がフェライトの能力を超える場合には、ネオジムが不可欠です。アルニコは、楽器の増幅における特定の価値あるニッチ市場に貢献します。サマリウム コバルトは、特殊な専門用途や防衛用途の厳しい熱要件や腐食要件に対応します。
世界のスピーカー マグネット市場はこの多様性を反映しています。オーディオ アプリケーション向けのネオジム マグネットの需要は、およそ 2024 年には年間 18,000 トン ワイヤレス オーディオ、電気自動車、プロのライブ サウンドの拡大により、毎年約 6% のペースで成長しています。フェライト スピーカー マグネットの生産量は依然として単位体積では大幅に増加していますが、ネオジムがさらなる市場セグメントに浸透するにつれて、成長はより緩やかになっています。
エンジニアと仕様者にとって、実践的なポイントは一貫しています。音響的および物理的要件から開始し、磁気回路シミュレーションを使用してギャップ磁束密度の目標を導き出し、コスト、温度、重量の範囲内でその目標を満たす磁石材料を選択します。最高のスピーカー マグネットとは、最強でも高価でもありません。それは、システム全体の設計に正しく適合するものです。
